PPTP和L2TP配置界面（HiPER ReOS 2008 VPN配置手册）
文档编号:122
浏览:23009 评分:57
最后更新于:2008-08-15
HiPER VPN网关可以工作在PPTP/L2TP客户端的模式下，也可以工作在PPTP/L2TP服务器的模式下。当HiPER作为PPTP/L2TP客户端使用时（如图1），将“业务类型”选择为“拨出（客户端）”；当HiPER作为PPTP/L2TP服务器使用时（如图3），将“业务类型”选择为“拨入（服务器）”。
一、PPTP/L2TP客户端的配置参数

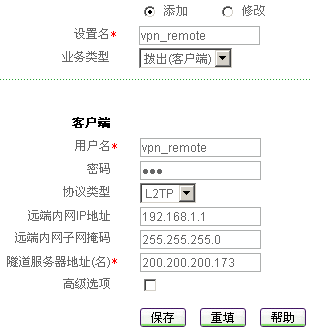

图1 PPTP/L2TP 客户端配置界面
设置名：PPTP/L2TP隧道的名称（自定义，不可重复，不能超过31个字符）； 业务类型：拨出（客户端），HiPER作为PPTP/L2TP隧道连接的发起者，拨号到远端PPTP/L2TP服务器； 用户名：PPTP/L2TP隧道的用户名； 密码：PPTP/L2TP隧道的用户密码； 协议类型：L2TP：本地客户端将使用L2TP协议和对端服务器协商创建L2TP隧道；
PPTP：本地客户端将使用PPTP协议和对端服务器协商创建PPTP隧道；
远端内网IP地址：PPTP/L2TP隧道对端局域网所使用的IP地址（一般可以填PPTP/L2TP隧道对端设备的LAN口IP地址）； 远端内网子网掩码：PPTP/L2TP隧道对端局域网所使用的子网掩码； 隧道服务器地址（名）：PPTP/L2TP服务器的IP地址或者域名（一般填PPTP/L2TP隧道对端设备的WAN口IP地址或域名）。.png)

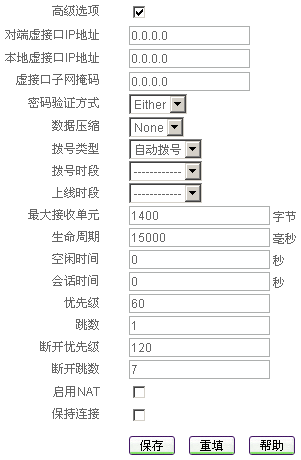

图2 PPTP/L2TP客户端配置界面（高级选项）
高级选项：选中后显示PPTP/L2TP隧道的高级配置参数； 对端虚接口IP地址：对端设备虚接口的IP地址（一般情况下无需设置）； 本地虚接口IP地址：本地设备虚接口的IP地址（一般情况下无需设置）； 虚接口子网掩码：PPTP/L2TP隧道两端设备虚接口的子网掩码（一般情况下无需设置）； 密码验证方式：PPTP/L2TP隧道的密码验证方式，选项：PAP，CHAP，Either（自动和服务端协商）， NONE（不验证）； 数据压缩：选择数据压缩类型，选项：NONE，没有数据压缩；Stac9，PPP层上启用Stac9压缩（必须PPTP/L2TP隧道对端设备启用了相同配置才可使用）； 拨号类型：自动拨号：当参数配置完成，或上一次PPTP/L2TP隧道连接中断，或开启HiPER VPN网关时，PPTP/L2TP客户端将自动拨号（发起建立隧道请求）；
手动拨号：在VPN配置—>PPTP和L2TP（章节5.1.3）中，手工进行连接和挂断PPTP/L2TP隧道；
按需拨号：参数配置完成后，一旦PPTP/L2TP 客户端监听到有用户数据需要传输，就拨号（发起建立隧道请求）；
拨号时段：允许PPTP/L2TP客户端拨号（发起建立隧道请求）的时间段（时间段在基本配置—>时间段配置中定义），只有在此时间段范围内才允许PPTP/L2TP客户端触发拨号，不设置代表不对拨号时段进行控制； 上线时段：允许PPTP/L2TP 客户端保持PPTP/L2TP隧道连接的时间段（时间段在基本配置—>时间段配置中定义），HiPER安全网关在超出这个时间段的时间后会自动断开PPTP/L2TP隧道连接，不设置代表不对上线时段进行控制； 最大接收单元：PPTP/L2TP隧道两端允许通过的最大数据包长度，缺省值为1400字节，VPN拨号时HiPER将自动与对方设备协商，除非特别应用，不要修改； 保持连接/生命周期：选中“保持连接”后，从PPTP/L2TP隧道连接成功开始，系统会每隔1000ms向对端网络设备发送一个探测包，以探测隧道连接是否正常，如果在“生命周期”（默认值：15000毫秒）范围内一直没有收到对方回应，则断开此连接。一般情况下无需设置，系统会发送PPTP/L2TP 隧道默认的HELLO数据包来探测隧道连接是否正常； 空闲时间：在没有访问流量后自动断线前等待的时长，当PPTP/L2TP隧道连接成功后，如果隧道空闲（没有数据传输）的时间超过了预设的“空闲时间”，HiPER VPN网关将主动断开连接，0代表不自动断线（单位：秒）； 会话时间：设置连接生存时间（一般情况下不要设置），一旦隧道连接的时间（从拨号成功开始）超出了“会话时间”，HiPER会自动挂断隧道连接，0代表没有时间限制（单位：秒）； 优先级：拨号成功后，该线路的路由优先级，目的网段相同的情况下，HiPER将优先选择优先级高的线路转发数据包，值越低优先级越高； 跳数：拨号成功后，该线路的路由跳数，从源到目的的路径中每一跳被赋以一个跳数值，此值通常为1；跳数也表示该条路由记录的质量，一般情况下，如果有多条到达相同目的地的路由记录，HiPER会采用跳数值小的那条路由； 断开优先级：PPTP/L2TP隧道连接中断后，该线路的路由优先级，优先级高的优先拨号，值越低优先级越高； 断开跳数：PPTP/L2TP隧道连接中断后，该线路的路由跳数； 启用NAT：开启此项功能后，PPTP/L2TP客户端会对此PPTP/L2TP隧道连接进行NAT，即将局域网用户的IP地址转化为对端PPTP/L2TP服务器分配的IP地址，这样局域网用户将使用PPTP/L2TP服务器分配的IP地址连接到隧道对端的局域网，隧道对端设备无需设置到本地的路由。但是这种情况下只能实现本地网络到隧道对端网络的单向访问（适合HiPER使用移动用户的帐号连接到PPTP/L2TP服务器）；.gif){kind=small}
保存：PPTP/L2TP客户端配置参数生效； 重填：恢复到修改前的配置参数。二、 PPTP/L2TP服务器的配置参数
.png)

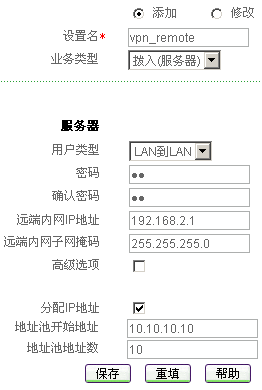

图3 PPTP/L2TP服务器配置界面
设置名：PPTP/L2TP隧道的名称（自定义，不可重复，不能超过31个字符），此名称同时作为PPTP/L2TP客户端的用户名； 业务类型：拨入（服务器），HiPER作为PPTP/L2TP隧道连接的终结者，接收来自PPTP/L2TP客户端的拨入； 用户类型： LAN到LAN：拨入的PPTP/L2TP用户是一个网段的用户，往往是通过一个路由器拨入，实现PPTP/L2TP隧道两端局域网的通信；
移动用户：拨入的VPN用户是个人用户，往往由单个计算机拨入，实现PPTP/L2TP隧道远端计算机与本地局域网的通信；
密码：PPTP/L2TP隧道的用户密码； 确认密码：PPTP/L2TP隧道的用户密码（此处和上一栏所填密码一致）； 远端内网IP地址：PPTP/L2TP隧道对端局域网所使用的IP地址（一般可以填VPN隧道对端设备的LAN口IP地址），当拨入用户类型选择为“移动用户”时系统会自动生成； 远端内网子网掩码：PPTP/L2TP隧道对端局域网所使用的子网掩码，当拨入用户类型为“移动用户”时系统会自动生成； 分配IP地址：PPTP/L2TP服务器要从VPN地址池取出一个IP地址分配给拨入的用户，作为连接PPTP/L2TP隧道两端的路由地址，选中后，即可为拨入的用户分配IP地址。注意，所有拨入用户共享一个地址池； 地址池开始地址：设置VPN地址池开始地址（可以是任意网段的IP地址，但是不能和整个VPN方案中已有的任何IP地址段重复）； 地址池地址数：设置VPN地址池的地址数量。.png)

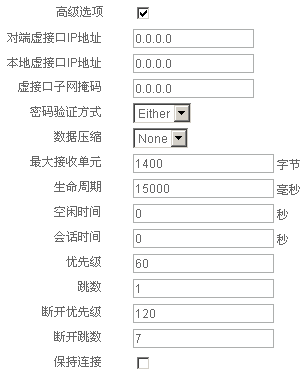

图4 PPTP/L2TP服务器配置界面（高级选项）
高级选项：选中后显示PPTP/L2TP隧道的高级配置参数； 对端虚接口IP地址：对端设备虚接口的IP地址（一般情况下无需设置）； 本地虚接口IP地址：本地设备虚接口的IP地址（一般情况下无需设置）； 虚接口子网掩码：PPTP/L2TP隧道两端设备虚接口的子网掩码（一般情况下无需设置）； 密码验证方式：PPTP/L2TP隧道的密码验证方式，选项：PAP，CHAP，Either（自动和服务端协商）， NONE（不验证）； 数据压缩：选择数据压缩类型，选项：NONE，没有数据压缩；Stac9，PPP层上启用Stac9压缩（必须PPTP/L2TP隧道对端设备启用了相同配置才可使用）； 最大接收单元：PPTP/L2TP隧道两端允许通过的最大数据包长度，缺省值为1524字节，VPN拨号时HiPER将自动与对方设备协商，除非特别应用，不要修改； 保持连接/生命周期：选中“保持连接”后，从PPTP/L2TP隧道连接成功开始，系统会每隔1000ms向对端网络设备发送一个探测包，以探测隧道连接是否正常，如果在“生命周期”（默认值：15000毫秒）范围内一直没有收到对方回应，则断开此连接。一般情况下无需设置，系统会发送PPTP/L2TP 隧道默认的HELLO数据包来探测隧道连接是否正常； 空闲时间：在没有访问流量后自动断线前等待的时长，当PPTP/L2TP隧道连接成功后，如果隧道空闲（没有数据传输）的时间超过了预设的“空闲时间”，HiPER VPN网关将主动断开连接，0代表不自动断线（单位：秒）； 会话时间：设置连接生存时间（一般情况下不要设置），一旦隧道连接的时间（从拨号成功开始）超出了“会话时间”，HiPER VPN网关会自动挂断隧道连接，0代表没有时间限制（单位：秒）； 优先级：拨号成功后，该线路的路由优先级，目的网段相同的情况下，HiPER将优先选择优先级高的线路转发数据包，值越低优先级越高； 跳数：拨号成功后，该线路的路由跳数，从源到目的的路径中每一跳被赋以一个跳数值，此值通常为1；跳数也表示该条路由记录的质量，一般情况下，如果有多条到达相同目的地的路由记录，HiPER会采用跳数值小的那条路由； 断开优先级：PPTP/L2TP隧道连接中断后，该线路的路由优先级，优先级高的优先拨号，值越低优先级越高； 断开跳数：PPTP/L2TP隧道连接中断后，该线路的路由跳数；.gif)
保存：PPTP/L2TP客户端配置参数生效； 重填：恢复到修改前的配置参数。三、 配置PPTP/L2TP客户端和服务器的注意事项
.jpg)
设置名：PPTP/L2TP隧道的名称；
用户名：PPTP/L2TP隧道的用户名；
允许：是否启用当前PPTP/L2TP实例。选中表示启用；不选中表示禁用当前PPTP/L2TP实例，相关配置保留但不生效；
会话状态：PPTP/L2TP隧道的当前连接状态，共有7种状态，详见表3；
远端网关：业务类型为“VPN拨出”时，该值为配置PPTP/L2TP客户端时填写的“隧道服务器地址（名）”；业务类型为“VPN拨入”时，该值为拨入的PPTP/L2TP客户端的外网IP地址；
远端内网IP地址：配置PPTP/L2TP客户端或服务器时填写的“远端内网IP地址”；
使用时间：PPTP/L2TP隧道连接成功至查看时刻的时间；
空闲时间：用户最后一次使用PPTP/L2TP隧道传输数据至查看时刻的时间；
出流量：通过PPTP/L2TP隧道发出的数据包的统计数量（单位：字节）；
入流量：通过PPTP/L2TP隧道接收的数据包的统计数量（单位：字节）；
业务类型：该端的业务类型，该值为“VPN拨出”或“VPN拨入”；
协议类型：PPTP/L2TP隧道使用的协议类型：“L2TP”或“PPTP”。当隧道处于未连接状态时，PPTP/L2TP服务器中显示的是“PPTP&L2TP”；
虚接口地址：虚接口的IP地址，当PPTP/L2TP隧道两端设备建立连接时，会各用一个虚端口来连接对方。业务类型为“VPN拨出”时，该值为PPTP/L2TP服务器分配的IP地址（连接成功前显示为“0.0.0.0”）；业务类型为“VPN拨入”时，该值为分配给PPTP/L2TP客户端的IP地址（连接成功前显示为“255.255.255.255”）；
是否加密：PPTP/L2TP隧道是否使用MPPE加密；
.gif)
导出WINDOWS注册表文件：缺省的Windows 2000/XP L2TP传输策略不允许L2TP传输不使用IPSec加密，可以通过修改Windows 2000/XP注册表来禁用缺省的行为。单击“导出WINDOWS注册表文件”超链接，即可导出并保存WINODWS注册表文件（文件名为“l2tp.reg”）到主机，运行该文件后即可修改注册表，修改后重启电脑以使改动生效；
建立：选中某条PPTP/L2TP隧道，单击“建立”按钮，即可通过手动的方式建立该条PPTP/L2TP隧道的连接（仅在业务类型是拨出时可用）；
挂断：选中某条PPTP/L2TP隧道，单击“挂断”按钮，即可通过手动的方式挂断该条PPTP/L2TP隧道的连接；
刷新：单击“刷新”，可以显示最新的“PPTP/L2TP信息列表”。
设置名：PPTP/L2TP隧道的名称；
用户名：PPTP/L2TP隧道的用户名；
允许：是否启用当前PPTP/L2TP实例。选中表示启用；不选中表示禁用当前PPTP/L2TP实例，相关配置保留但不生效；
会话状态：PPTP/L2TP隧道的当前连接状态，共有7种状态，详见表3；
远端网关：业务类型为“VPN拨出”时，该值为配置PPTP/L2TP客户端时填写的“隧道服务器地址（名）”；业务类型为“VPN拨入”时，该值为拨入的PPTP/L2TP客户端的外网IP地址；
远端内网IP地址：配置PPTP/L2TP客户端或服务器时填写的“远端内网IP地址”；
使用时间：PPTP/L2TP隧道连接成功至查看时刻的时间；
空闲时间：用户最后一次使用PPTP/L2TP隧道传输数据至查看时刻的时间；
出流量：通过PPTP/L2TP隧道发出的数据包的统计数量（单位：字节）；
入流量：通过PPTP/L2TP隧道接收的数据包的统计数量（单位：字节）；
业务类型：该端的业务类型，该值为“VPN拨出”或“VPN拨入”；
协议类型：PPTP/L2TP隧道使用的协议类型：“L2TP”或“PPTP”。当隧道处于未连接状态时，PPTP/L2TP服务器中显示的是“PPTP&L2TP”；
虚接口地址：虚接口的IP地址，当PPTP/L2TP隧道两端设备建立连接时，会各用一个虚端口来连接对方。业务类型为“VPN拨出”时，该值为PPTP/L2TP服务器分配的IP地址（连接成功前显示为“0.0.0.0”）；业务类型为“VPN拨入”时，该值为分配给PPTP/L2TP客户端的IP地址（连接成功前显示为“255.255.255.255”）；
是否加密：PPTP/L2TP隧道是否使用MPPE加密；
导出WINDOWS注册表文件：缺省的Windows 2000/XP L2TP传输策略不允许L2TP传输不使用IPSec加密，可以通过修改Windows 2000/XP注册表来禁用缺省的行为。单击“导出WINDOWS注册表文件”超链接，即可导出并保存WINODWS注册表文件（文件名为“l2tp.reg”）到主机，运行该文件后即可修改注册表，修改后重启电脑以使改动生效；
建立：选中某条PPTP/L2TP隧道，单击“建立”按钮，即可通过手动的方式建立该条PPTP/L2TP隧道的连接（仅在业务类型是拨出时可用）；
挂断：选中某条PPTP/L2TP隧道，单击“挂断”按钮，即可通过手动的方式挂断该条PPTP/L2TP隧道的连接；
刷新：单击“刷新”，可以显示最新的“PPTP/L2TP信息列表”。
1. 当PPTP/L2TP隧道两端设备建立连接时，会各用一个虚接口来连接对方。一般情况下，PPTP/L2TP服务器会从地址池分配一个IP地址作为两个虚接口的路由地址；但是某些PPTP/L2TP服务器并没有配置地址池，此时需要为隧道两端设备的虚接口配置IP地址来作为各自的路由地址，即配置“对端虚接口IP地址”、“本地虚接口IP地址”及“虚接口子网掩码”这三个参数。注意，PPTP/L2TP隧道两端设备虚接口使用同一个子网掩码。
2. L2TP协议使用UDP 1701端口传输数据，PPTP协议使用TCP 1723端口建立连接。为保证HiPER启用NAT后，PPTP/L2TP隧道正常连接，在配置PPTP/L2TP后，系统会自动生成一条UDP 1701端口、TCP 1723端口的NAT静态映射（高级配置—>NAT和DMZ配置的“NAT静态映射列表”中名称为“l2tp”、“pptp”的 NAT静态映射）。请不要编辑、删除它们，否则可能造成PPTP/L2TP隧道无法连接和传输数据。
.jpg)

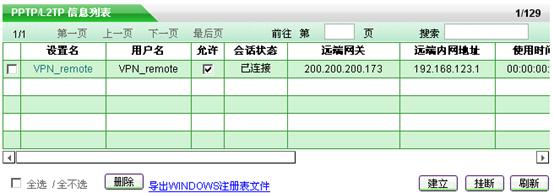

表1 PPTP/L2TP信息列表

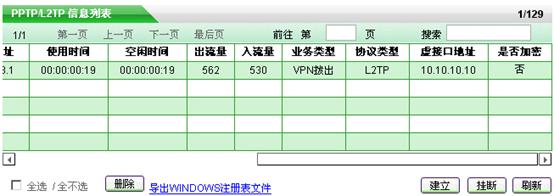

表2 PPTP/L2TP信息列表（续表1）
一旦PPTP/L2TP隧道的配置完成提交以后，即可在VPN配置—>PPTP和L2TP页面的“PPTP/L2TP信息列表”（如表1、表2所示）中查看已建立的PPTP/L2TP隧道的配置及状态信息，各参数含义解释如下：
设置名：PPTP/L2TP隧道的名称； 用户名：PPTP/L2TP隧道的用户名； 允许：是否启用当前PPTP/L2TP实例。选中表示启用；不选中表示禁用当前PPTP/L2TP实例，相关配置保留但不生效； 会话状态：PPTP/L2TP隧道的当前连接状态，共有7种状态，详见表3；|
状态
|
描述
|
|
关闭
|
隧道处于未连接状态
|
|
拨号中
|
正在尝试VPN拨出或者是正在尝试接收VPN拨入
|
|
验证中
|
正在进行用户验证（L2TP还包括隧道验证）
|
|
已连接
|
验证成功，隧道连接已建立
|
|
断线中
|
正在拆除隧道连接
|
|
已挂机
|
一方已发出挂机请求
|
|
已断线
|
隧道连接已中断，等待拨号
|
表3 PPTP/L2TP隧道连接状态
远端网关：业务类型为“VPN拨出”时，该值为配置PPTP/L2TP客户端时填写的“隧道服务器地址（名）”；业务类型为“VPN拨入”时，该值为拨入的PPTP/L2TP客户端的外网IP地址； 远端内网IP地址：配置PPTP/L2TP客户端或服务器时填写的“远端内网IP地址”； 使用时间：PPTP/L2TP隧道连接成功至查看时刻的时间； 空闲时间：用户最后一次使用PPTP/L2TP隧道传输数据至查看时刻的时间； 出流量：通过PPTP/L2TP隧道发出的数据包的统计数量（单位：字节）； 入流量：通过PPTP/L2TP隧道接收的数据包的统计数量（单位：字节）； 业务类型：该端的业务类型，该值为“VPN拨出”或“VPN拨入”； 协议类型：PPTP/L2TP隧道使用的协议类型：“L2TP”或“PPTP”。当隧道处于未连接状态时，PPTP/L2TP服务器中显示的是“PPTP&L2TP”； 虚接口地址：虚接口的IP地址，当PPTP/L2TP隧道两端设备建立连接时，会各用一个虚端口来连接对方。业务类型为“VPN拨出”时，该值为PPTP/L2TP服务器分配的IP地址（连接成功前显示为“0.0.0.0”）；业务类型为“VPN拨入”时，该值为分配给PPTP/L2TP客户端的IP地址（连接成功前显示为“255.255.255.255”）； 是否加密：PPTP/L2TP隧道是否使用MPPE加密； 导出WINDOWS注册表文件：缺省的Windows 2000/XP L2TP传输策略不允许L2TP传输不使用IPSec加密，可以通过修改Windows 2000/XP注册表来禁用缺省的行为。单击“导出WINDOWS注册表文件”超链接，即可导出并保存WINODWS注册表文件（文件名为“l2tp.reg”）到主机，运行该文件后即可修改注册表，修改后重启电脑以使改动生效； 建立：选中某条PPTP/L2TP隧道，单击“建立”按钮，即可通过手动的方式建立该条PPTP/L2TP隧道的连接（仅在业务类型是拨出时可用）； 挂断：选中某条PPTP/L2TP隧道，单击“挂断”按钮，即可通过手动的方式挂断该条PPTP/L2TP隧道的连接； 刷新：单击“刷新”，可以显示最新的“PPTP/L2TP信息列表”。 四、PPTP/L2TP信息列表
表1 PPTP/L2TP信息列表
表2 PPTP/L2TP信息列表（续表1）
一旦PPTP/L2TP隧道的配置完成提交以后，即可在VPN配置—>PPTP和L2TP页面的“PPTP/L2TP信息列表”（如表1、表2所示）中查看已建立的PPTP/L2TP隧道的配置及状态信息，各参数含义解释如下：
设置名：PPTP/L2TP隧道的名称； 用户名：PPTP/L2TP隧道的用户名； 允许：是否启用当前PPTP/L2TP实例。选中表示启用；不选中表示禁用当前PPTP/L2TP实例，相关配置保留但不生效； 会话状态：PPTP/L2TP隧道的当前连接状态，共有7种状态，详见表3；|
状态
|
描述
|
|
关闭
|
隧道处于未连接状态
|
|
拨号中
|
正在尝试VPN拨出或者是正在尝试接收VPN拨入
|
|
验证中
|
正在进行用户验证（L2TP还包括隧道验证）
|
|
已连接
|
验证成功，隧道连接已建立
|
|
断线中
|
正在拆除隧道连接
|
|
已挂机
|
一方已发出挂机请求
|
|
已断线
|
隧道连接已中断，等待拨号
|
表3 PPTP/L2TP隧道连接状态
远端网关：业务类型为“VPN拨出”时，该值为配置PPTP/L2TP客户端时填写的“隧道服务器地址（名）”；业务类型为“VPN拨入”时，该值为拨入的PPTP/L2TP客户端的外网IP地址； 远端内网IP地址：配置PPTP/L2TP客户端或服务器时填写的“远端内网IP地址”； 使用时间：PPTP/L2TP隧道连接成功至查看时刻的时间； 空闲时间：用户最后一次使用PPTP/L2TP隧道传输数据至查看时刻的时间； 出流量：通过PPTP/L2TP隧道发出的数据包的统计数量（单位：字节）； 入流量：通过PPTP/L2TP隧道接收的数据包的统计数量（单位：字节）； 业务类型：该端的业务类型，该值为“VPN拨出”或“VPN拨入”； 协议类型：PPTP/L2TP隧道使用的协议类型：“L2TP”或“PPTP”。当隧道处于未连接状态时，PPTP/L2TP服务器中显示的是“PPTP&L2TP”； 虚接口地址：虚接口的IP地址，当PPTP/L2TP隧道两端设备建立连接时，会各用一个虚端口来连接对方。业务类型为“VPN拨出”时，该值为PPTP/L2TP服务器分配的IP地址（连接成功前显示为“0.0.0.0”）；业务类型为“VPN拨入”时，该值为分配给PPTP/L2TP客户端的IP地址（连接成功前显示为“255.255.255.255”）； 是否加密：PPTP/L2TP隧道是否使用MPPE加密； 导出WINDOWS注册表文件：缺省的Windows 2000/XP L2TP传输策略不允许L2TP传输不使用IPSec加密，可以通过修改Windows 2000/XP注册表来禁用缺省的行为。单击“导出WINDOWS注册表文件”超链接，即可导出并保存WINODWS注册表文件（文件名为“l2tp.reg”）到主机，运行该文件后即可修改注册表，修改后重启电脑以使改动生效； 建立：选中某条PPTP/L2TP隧道，单击“建立”按钮，即可通过手动的方式建立该条PPTP/L2TP隧道的连接（仅在业务类型是拨出时可用）； 挂断：选中某条PPTP/L2TP隧道，单击“挂断”按钮，即可通过手动的方式挂断该条PPTP/L2TP隧道的连接； 刷新：单击“刷新”，可以显示最新的“PPTP/L2TP信息列表”。五、PPTP/L2TP隧道的拨号与挂断
提示：
增加PPTP/L2TP隧道：选中“添加”选项，输入PPTP/L2TP隧道信息，再单击“保存”按钮，就生成新的PPTP/L2TP隧道，如图1~图4所示；
浏览PPTP/L2TP隧道：如果已经生成了PPTP/L2TP隧道，可以在“PPTP/L2TP信息列表”中查看相关信息及状态，如表1所示；
编辑PPTP/L2TP隧道：如果想编辑某一PPTP/L2TP隧道，首先点击该PPTP/L2TP隧道的“设置名”超链接，该PPTP/L2TP隧道的信息将填充到相应的编辑框内，然后修改它，再单击“保存”按钮，修改完毕；
删除PPTP/L2TP隧道：只需选中一些PPTP/L2TP隧道（在最左边的方框中打“√”），单击左下角的“删除”按钮，即可删除那些被选中的PPTP/L2TP隧道。
在PPTP/L2TP隧道建立连接的过程中，只能由“拨出”方（PPTP/L2TP客户端）发起建立隧道请求。PPTP/L2TP隧道的拨号方式由PPTP/L2TP客户端配置的“拨号类型”来确定。
1. 如果“拨号类型”选择为“自动拨号”（推荐使用），配置完成后PPTP/L2TP客户端会自动向PPTP/L2TP服务器发起建立隧道请求，直至PPTP/L2TP隧道连接成功为止。一旦隧道连接中断，PPTP/L2TP客户端就会自动拨号，发起建立隧道请求。
2. 如果“拨号类型”选择为“按需拨号”，配置完成后，一旦PPTP/L2TP客户端监听到有用户数据需要传输时，就拨号，发起建立隧道请求。同样，当隧道连接中断时，只有等到有用户数据需要传输时，PPTP/L2TP客户端才会拨号。
3. 如果“拨号类型”选择为“手动拨号”，配置完成后，必须通过手动建立连接，才能使PPTP/L2TP客户端发起建立PPTP/L2TP隧道请求。同样，当隧道连接中断时，只有通过手动促使PPTP/L2TP客户端拨号。
当PPTP/L2TP隧道连接成功后，如果隧道连接中断，正常情况下存在以下几种可能性。
1. PPTP/L2TP隧道连接成功后，HiPER会发送PPTP/L2TP隧道默认的HELLO数据包来探测连接是否正常，如果没有收到隧道对端回应的HELLO数据包，HiPER将会自动挂断隧道连接。
2. 如果配置了“保持连接”，系统还会每隔1000ms向对端发送探测包来判断连接是否正常，如果在“生命周期”内一直没有收到对方回应的数据包，HiPER 也会自动挂断隧道连接。
3. 当PPTP/L2TP隧道连接成功后，如果隧道空闲（没有数据传输）的时间超过了预设的“空闲时间”，HiPER关将主动断开连接 。
4. 如果配置了“会话时间”，一旦隧道连接的时间（从拨号成功开始）超出了“会话时间”，HiPER安全网关会自动挂断隧道连接。
5. 如果用户主动拆除隧道（手动挂断），PPTP/L2TP隧道将断开。
提示：1. 当HiPER安全网关作为PPTP/L2TP客户端使用时，如果设置了“拨号时段”，那么只有在设置的“拨号时段”时间范围内才允许HiPER拨号，发起建立隧道请求。
2. 当HiPER安全网关作为PPTP/L2TP客户端使用时，如果设置了“上线时段”，那么在超出这个时间段的时间后HiPER会自动挂断隧道连接。
六、PPTP/L2TP隧道的增加、浏览、编辑与删除
增加PPTP/L2TP隧道：选中“添加”选项，输入PPTP/L2TP隧道信息，再单击“保存”按钮，就生成新的PPTP/L2TP隧道，如图1~图4所示； 浏览PPTP/L2TP隧道：如果已经生成了PPTP/L2TP隧道，可以在“PPTP/L2TP信息列表”中查看相关信息及状态，如表1所示； 编辑PPTP/L2TP隧道：如果想编辑某一PPTP/L2TP隧道，首先点击该PPTP/L2TP隧道的“设置名”超链接，该PPTP/L2TP隧道的信息将填充到相应的编辑框内，然后修改它，再单击“保存”按钮，修改完毕； 删除PPTP/L2TP隧道：只需选中一些PPTP/L2TP隧道（在最左边的方框中打“√”），单击左下角的“删除”按钮，即可删除那些被选中的PPTP/L2TP隧道。七、PPTP/L2TP隧道的历史纪录
在系统状态—>系统信息的“系统历史记录”中可以查看建立和挂断PPTP/L2TP隧道连接时，隧道两端的历史纪录（排列在系统历史记录最上面的一条消息为最新的一条消息），相关历史记录及含义如表4所示（这里以L2TP为例进行说明）：
|
|
历史纪录
|
记录含义
|
|
L2TP客户端
（拨出端）
|
Session Up [X]
L2tp Up 200.200.200.173
Call Connected , on Line 1, on Channel 0
Outgoing Call @0:1-1
|
某连接成功建立，[x]为L2TP隧道名
L2TP成功和IP地址为200.200.200.173的设备建立连接
物理层/链路层连接完成，但IP仍不可用
连接开始呼出
|
|
Call Terminated @clearSession:1
L2tp Up 200.200.200.173
Call Connected , on Line 1, on Channel 0
Outgoing Call @0:1-1
|
呼叫失败（用户名、密码、验证方式或者是其他PPP层错误）
L2TP成功和IP地址为200.200.200.173的设备建立连接
物理层/链路层连接完成，但IP仍不可用
连接开始呼出
|
|
|
Call Terminated @clearSession:1
Outgoing Call @0:1-1
|
呼叫失败（找不到对端或者是对端无响应）
连接开始呼出
|
|
|
Session down [x]
|
某连接挂断，[x]为L2TP隧道名
|
|
|
L2TP服务器
（拨入端）
|
Session Up [X]
L2tp Up 200.200.200.176
Assigned to port
Call Connected , on Line 1, on Channel 0
Incoming Call , on Line 1, on Channel 0
|
某连接成功建立，[x]为L2TP隧道名
L2TP成功和IP地址为200.200.200.176的设备建立连接
协商成功，为拨入的连接分配虚端口
物理层/链路层连接完成，但IP仍不可用
有远端呼叫拨入
|
|
Call Terminated @clearSession:1
Security error VPN_remote
L2tp Up 200.200.200.176
Assigned to port
Call Connected , on Line 1, on Channel 0
Incoming Call , on Line 1, on Channel 0
|
呼叫失败
安全层错误（用户名、密码、验证方式或者是其他PPP层错误）
L2TP成功和IP地址为200.200.200.176的设备建立连接
为拨入的连接分配虚端口
物理层/链路层连接完成，但IP仍不可用
有远端呼叫拨入
|
|
|
Session down [x]
|
某连接挂断，[x]为L2TP隧道名
|
表4 L2TP隧道的历史记录
八、 路由表
在系统状态—>路由和端口信息的“路由表信息列表”中可以查看建立PPTP/L2TP隧道连接前后，PPTP/L2TP客户端或PPTP/L2TP服务器的虚端口和相关路由的状态信息，相关信息及描述如表5所示。
|
|
状态
|
路 由 表
|
|
PPTP/L2TP客户端
|
拨出前
|
 |
|
到目的地址“192.168.123.0/24”的PPTP/L2TP隧道连接未成功，路由虚端口未被激活（ptpdial0），网关地址为预设的“远端内网IP地址”。
|
||
|
拨出
成功后
|
 |
|
|
到目的地址“192.168.123.0/24”的PPTP/L2TP隧道连接已成功，路由虚端口被激活（ptp4），网关地址是PPTP/L2TP服务器分配的IP地址（10.10.10.14/32）。
|
||
|
PPTP/L2TP服务器
|
拨入前
|
 |
|
到目的地址“192.168.16.0/24”的PPTP/L2TP隧道连接未成功，路由虚端口未被激活（ptpdial0），网关地址为预设的“远端内网IP地址”。
|
||
|
拨入成功后
|
 |
|
|
到目的地址“192.168.16.0/24”的PPTP/L2TP隧道连接已经成功，路由虚端口被激活（ptp7），网关地址为分配给PPTP/L2TP客户端的IP地址（10.10.10.14/32）。
|
表5PPTP/L2TP隧道的路由信息
