NAT规则之One2One应用实例
文档编号:1180
浏览:6864 评分:10
最后更新于:2012-05-30
此文档基于ReOS V12版本。
用户需求：
某企业用户，从运营商申请了一条上网光纤，运营商同时提供了多个公网IP地址。企业希望所有员工的电脑上网共享使用一个公网IP地址，而剩余的几个公网IP地址则分配给企业内网中的OA服务器、WEB服务器使用，以实现在企业的外网通过访问这几个公网IP，而分别对应访问OA服务器、WEB服务器。

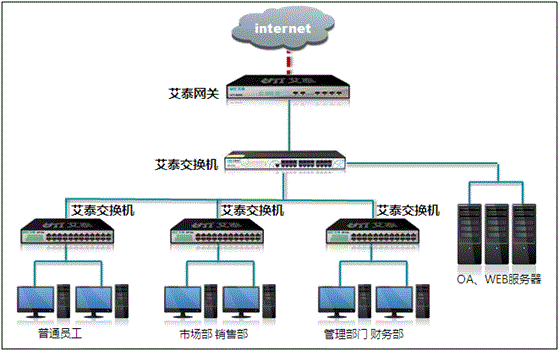

网络拓扑图：
运营商提供的公网IP地址为：200.200.200.2至200.200.200.6
运营商的网关IP地址为200.200.200.1
企业OA服务器局域网IP地址为：192.168.16.100
企业WEB服务器局域网IP地址为：192.168.16.200
解决方案：
1. 为满足企业的网络需求，将运营商提供的公网IP地址200.200.200.2作为企业所有员工共享上网时的IP地址，可配置艾泰路由器WAN1口以固定IP形式上网即可。在艾泰路由器 WebUI -> 基本配置 -> WAN口配置 ->WAN1 页面中配置。
2. 为满足企业的网络需求，将运营商提供的公网IP地址200.200.200.5分配给企业OA服务器，使得在企业外网通过访问该IP地址从而打开OA服务器，可配置One2One类型的NAT规则。在艾泰路由器 WebUI -> 转发规则 -> NAT规则 -> NAT规则配置 页面中配置。
3. 为满足企业的网络需求，将运营商提供的公网IP地址200.200.200.6分配给企业WEB服务器，使得在企业外网通过访问该IP地址从而打开WEB服务器，可配置One2One类型的NAT规则。在艾泰路由器 WebUI -> 转发规则 -> NAT规则 -> NAT规则配置 页面中配置。
结语：
完成上述配置后，即可在企业外网分别通过公网IP地址200.200.200.5和200.200.200.6来访问企业的OA服务器和WEB服务器，同时实现了企业所有员工共享使用公网IP地址200.200.200.2上网的需求。
