艾泰无线成功覆盖阳光假日酒店

 一、用户简介

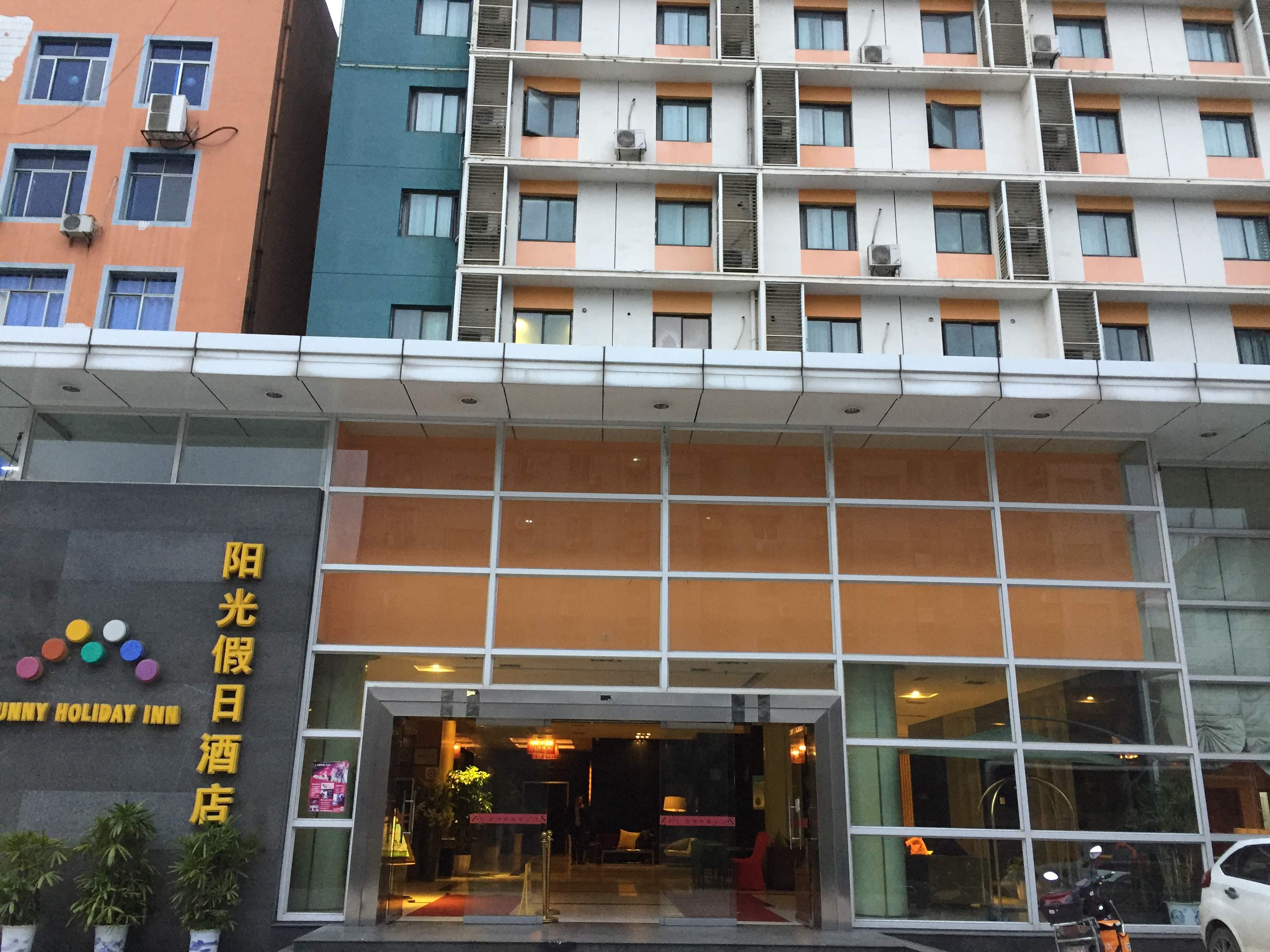

阳光假日酒店(南昌碧尤蒂二七路店)坐落在南昌市二七北路,毗邻人民公园、福州路酒吧一条街、体育馆、南昌大学一附医院、千花畔花鸟市场、南昌育新学校(原南昌三中),交通便利,距离火车站、长途汽车站、八一广场、省政府等地仅5-10分钟车程,30分钟可达机场,是一家集餐饮、住宿、商务、会务为一体综合性酒店,楼高15层,建筑外观时尚典雅,拥有温馨舒适的各类房型,分浅色及深色两种风格,以米白色为主调的浅色客房,营造出淡爽、洁净的舒适意境;以深色为主的客房,尽显成熟稳重之风格。酒店无线WIFI全覆盖(光纤宽带畅游)、热带雨林式淋浴设计,旨在为客人提供时尚的下榻环境和精致、贴心的服务。


二、用户需求



目前酒店行业竞争的重点已经从硬件的竞争转移到服务的竞争,各大酒店均绞尽脑汁来提高自己的服务意识和服务水平。全球信息技术的发展和无线网络的高速发展以及Internet在国内的迅猛发展,为酒店经营者提供新的信息服务成为一种趋势。这一方面提升了现代化酒店的服务与管理水平,同时,也为酒店经营者带来了相应的利益。可以说,网络不仅是酒店传播信息的工具,也是留住回头客保持入住率的有效手段,而无线局域网(WLAN)由于其移动性、便利性和灵活性的特点,更是得以在酒店中大显身手。在电子商务广泛应用的今天,一个酒店能否提供全方位的宽带上网已成为众多商务人士选择入住的重要条件之一。
根据实际情况用户提出以下几点要求:
1.130余间客房做到全面无死角覆盖,必须保证无线的稳定和流畅;
2.会议室、餐厅、前台接待满足使用无线上网需求;
3.AP的安装要与酒店美观度匹配,不能影响酒店的美观度;
4.支持同时3条200M带宽的接入,实现带宽叠加,并且办公与客房分别走指定的带宽线路;
5.避免客房之间出现问题互相影响。



三、网络设计:

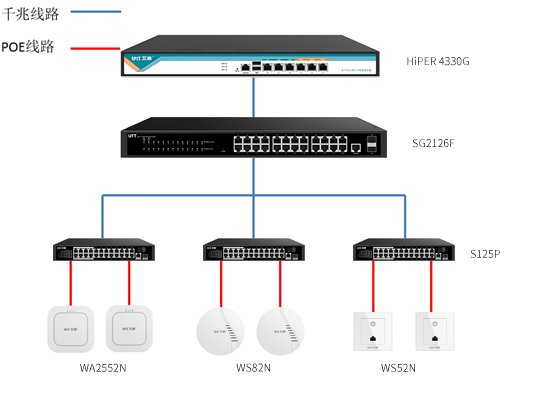

①拓扑图
②产品及功能

1)路由器

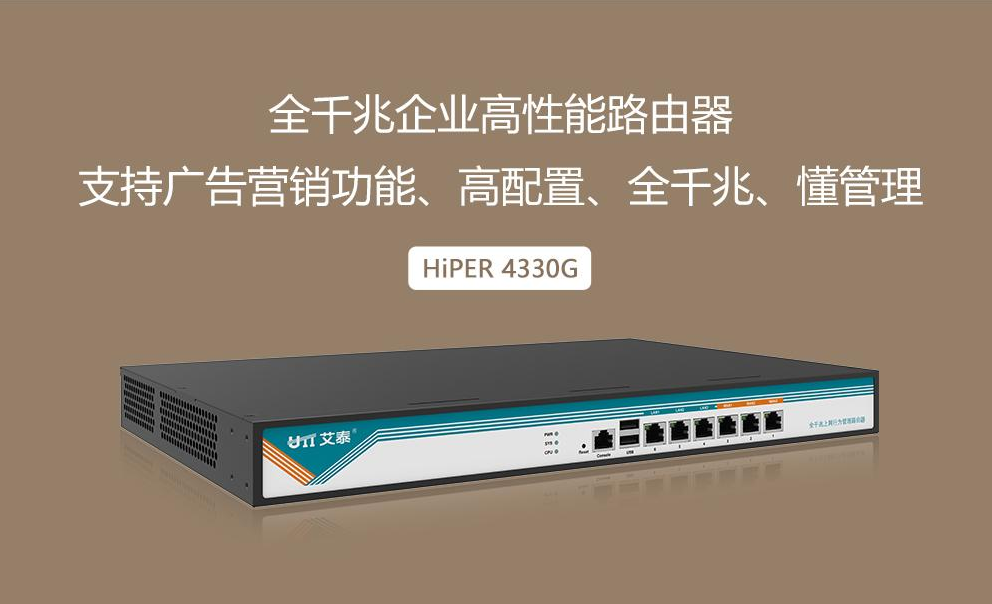

路由器采用3个10/100/1000M WAN口,3个10/100/1000M LAN口的HiPER 4330G,内置丰富的PDI策略,如:WEB视频、P2P下载、即时通讯、网络电话等等,应用优先功能实时优化网络性能,满足酒店客户web浏览、邮箱收发、即时通讯等关键应用优先转发,可有效避免带宽紧张时P2P软件抢占带宽 。路由器还支持短信、微信、免认证等多种广告认证方式,满足酒店后期做广告营销的需求。路由器的3个WAN口满足3条200M带宽接入,高性能的设计可满足1000M带宽的转发。
路由器上创建VLAN接口实现客房网络与办公网络的分别在不同网段,再通过路由器的多DHCP服务功能为办公网络和客房网络同时分配IP地址。结合路由器上防火墙策略实现办公网络与客房网络的隔离。

2)核心交换机

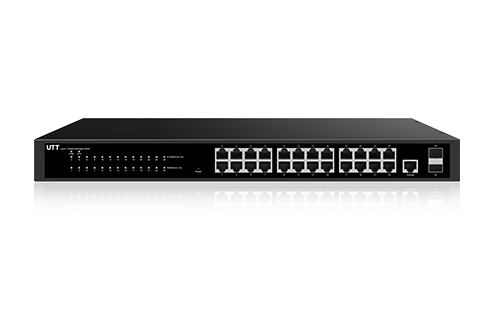

为了保障办公网络与客人网络的同时使用,核心交换机采用全千兆管理型二层交换机SG2126F,通过核心交换机的tag vlan与路由器的虚接口形成单臂路由。SG2126F具有24个10/100/1000M自适应RJ45端口 ,2个千兆SFP插槽,所有端口均具备线速转发能力,避免网络产生瓶颈。

3)接入交换机

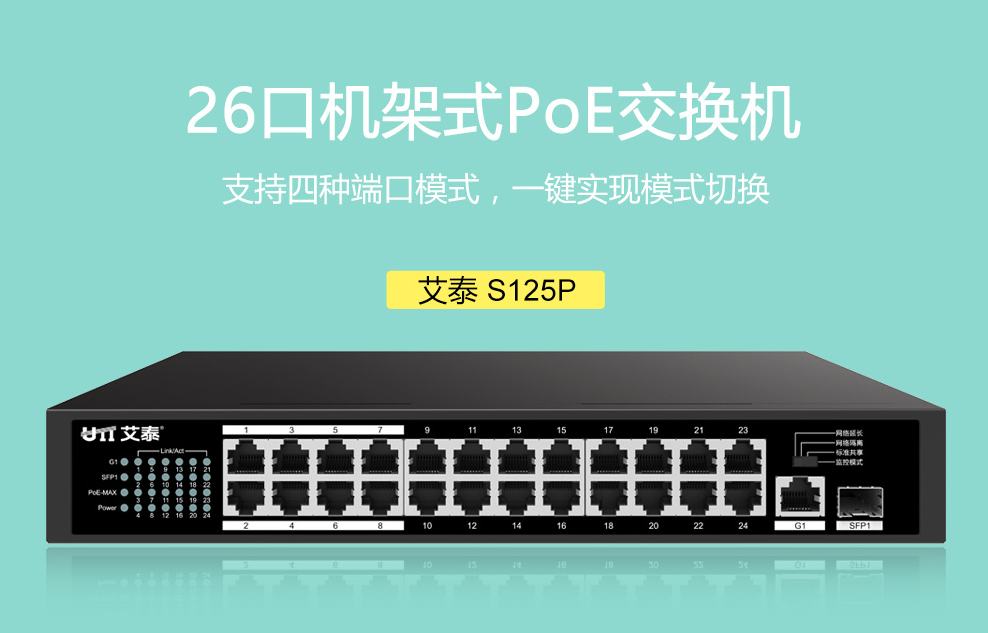

接入层交换机使用一款26口PoE交换机S125P,提供24个10/100M 自适应端口, 1个10/100/1000M自适应端口,1个100/1000M独立光口。其中1-24口有PoE功能,支持 IEEE 802.3af/at标准,可作为以太网供电设备,能自动检测识别符合标准的受电设备,并通过网线为其供电。
S125P提供四种端口模式供用户选择:监控模式、标准共享模式、网络隔离模式、网络延长模式,用户可根据不同需求使用模式切换开关轻松实现切换。网络隔离模式特别适合酒店环境,把每个客房隔离,避免客房之间数据共享以及客房之间网络问题的互相影响。

4)AP选型和设计

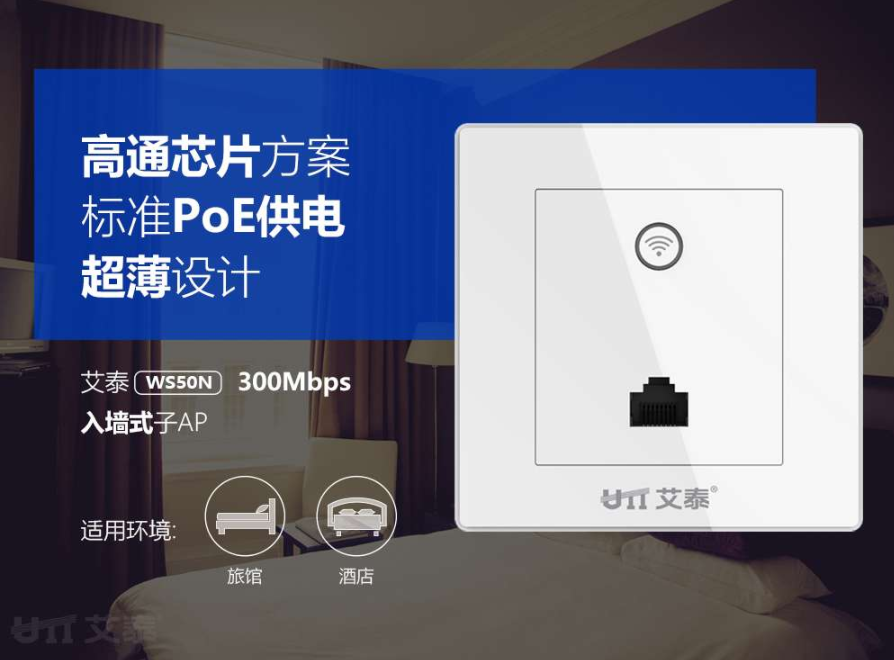

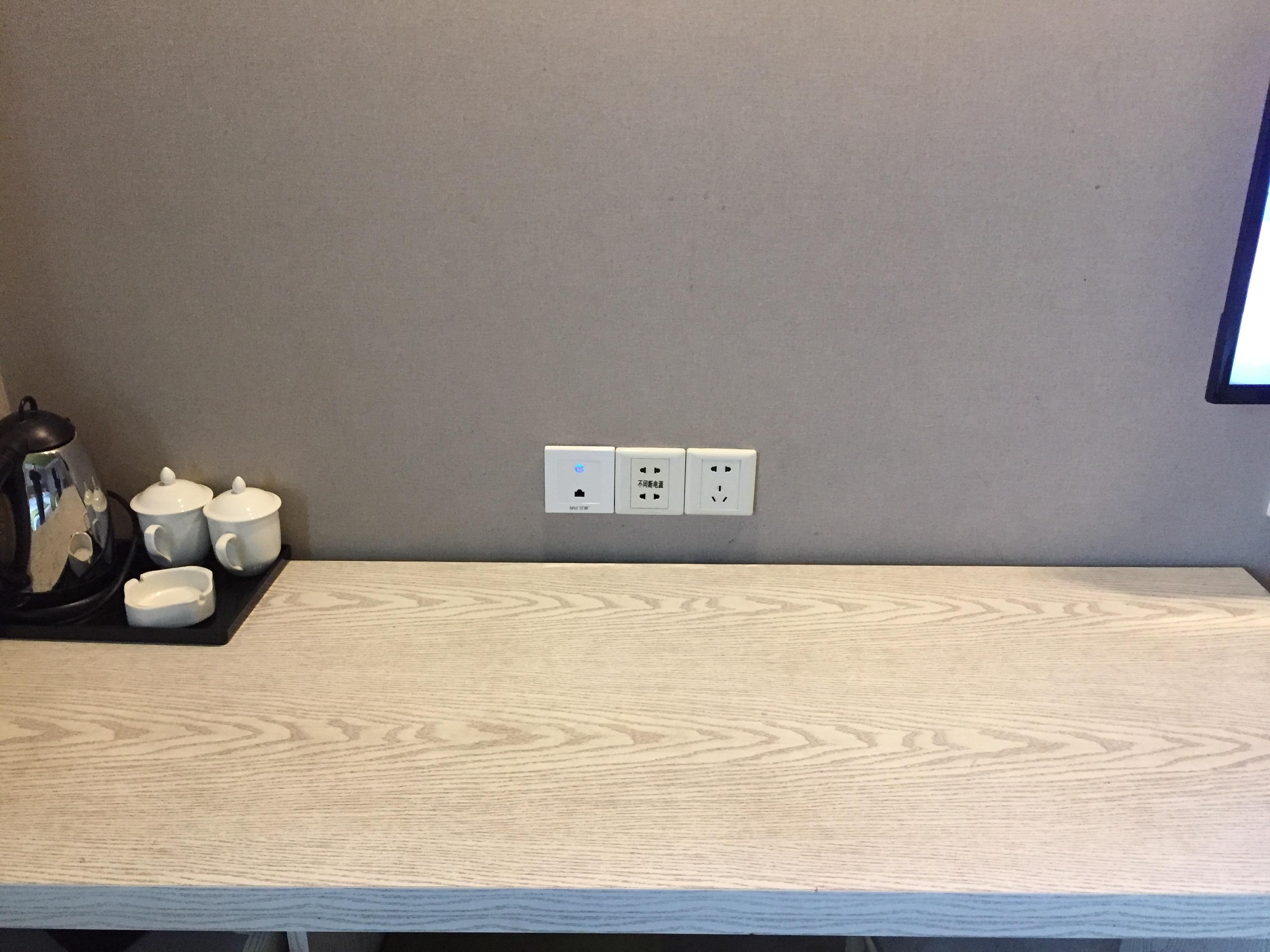

酒店客房全部采用支持802.3af 标准PoE协议的面板式AP WS52N,配合标准PoE协议的交换机S125P,一根网线即可满足AP的取电和数据传输。每个客房安装一台面板AP,保证客房无死角覆盖。


餐厅、前台采用吸顶式AP WA82N,通过POE交换机取电,满足无线覆盖面积和美观度要求。



会议室由于无线要求高,并且终端接入密度大,本方案采用高密度双频AP WA2552N,吸顶式设计,提供2个10/100M/1000M自适应 RJ-45接口,1350Mbps无线速率,支持11AC wave2标准,双频并发,推荐80台带机量。


四、使用效果

AP点位图
