艾泰无线成功覆盖江西碧尤蒂inn酒店

 一、用户简介


江西省碧尤蒂酒店管理有限公司(Beauty Hotel Management Company Ltd.)是一家专业投资酒店并从事酒店管理的公司。旗下有"星级酒店""快捷酒店""中高端商务酒店""互联网自助酒店"四个产品系列。公司创立后的短短几年,通过租赁、自投、收购、合作等灵活的发展方式,快速连锁化发展,现旗下已拥有12家酒店,其中四星级酒店一家、三星级酒店二家、城市精品酒店九家,同时还有一家民宿及100余套互联网短租公寓等;在未来的发展中,公司将致力于“碧尤蒂”品牌建设,进一步扩大投资和管理,倾力打造有特色的本土酒店集团。


二、用户需求



现在人们的工作和日常生活越来越离不开互联网,人们出行也希望能随时随地接入便捷快速的无线网络,以方便处理工作或生活上的事情,因此酒店行业无线网络的建设已成为同行业竞争的软实力。Wifi信号好速度快,住客体验好;相反Wifi信号差、断断续续,不仅影响酒店的声誉还可能会造成入住率的下降。因此酒店无线网络建设势在必行。
用户提出以下五点具体要求:
1. 客房区域做到全面无死角覆盖,必须保证无线的强度和速度;
2. 自助餐厅、前台接待满足使用无线上网需求;
3. AP的安装要与酒店美观度匹配,不能影响酒店的美观度;
4. 支持同时多条带宽的接入,并且办公与客房分别走指定的带宽线路;
5. 避免客房之间出现问题互相影响。



三、网络设计:

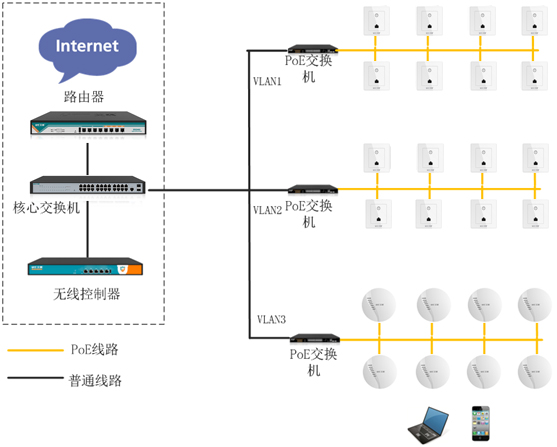

①拓扑图

②产品及功能

1)AP选型和设计

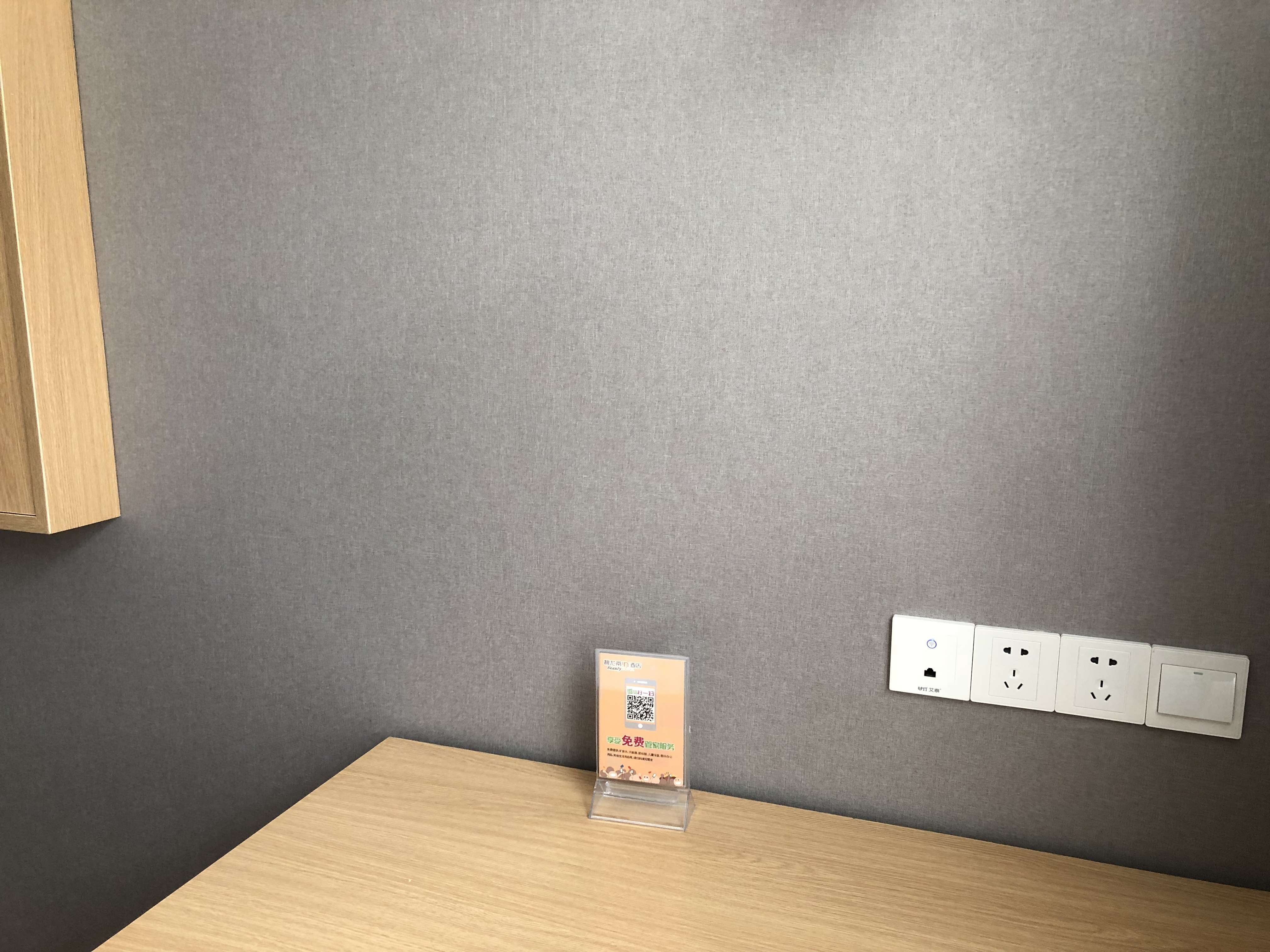

酒店客房全部采用支持802.3af标准PoE协议的面板式AP WS52N,配合标准PoE协议的交换机,一根网线即可满足AP的供电和数据传输。每个客房安装一台面板AP,保证客房无死角覆盖。

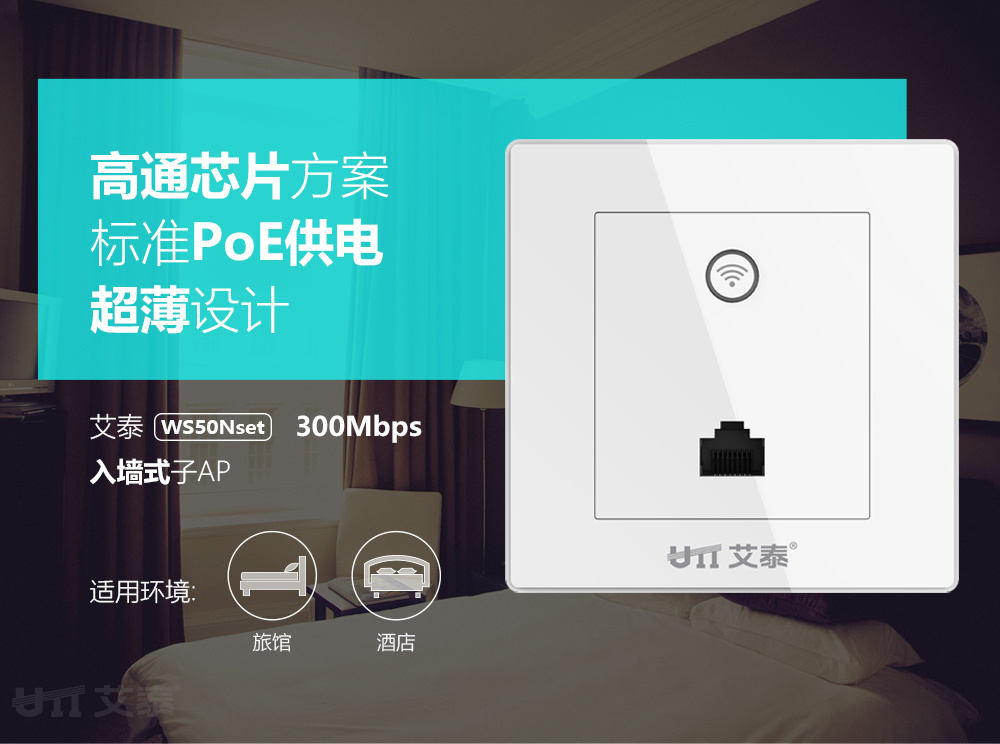

WS50Nset入墙式AP内置两根高增益全向天线,采用新一代MIMO及CCA技术,符合802.11n标准,为用户提供高达300Mbps的无线传输速率、更广的无线覆盖及更强的无线信号。其支持24V Passive PoE供电,一根网线在传输数据的同时实现电力传输,省时省力;可以与艾泰母路由器或AC类产品实现配置和管理,方便管理员进行网络管理;采用超薄设计,内嵌仅24mm,白色外壳百搭又时尚,完美融合于室内装修。

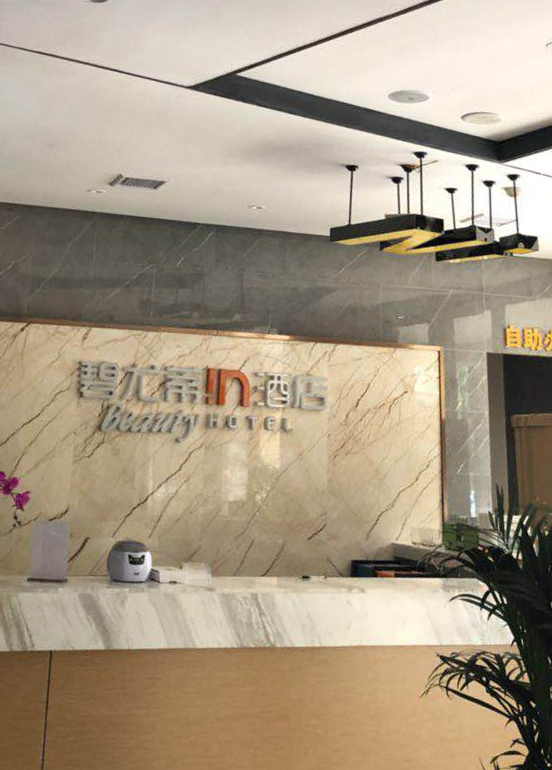

自助餐厅、前台采用吸顶式AP WA82N,通过POE交换机取电,满足无线覆盖面积和美观度要求。

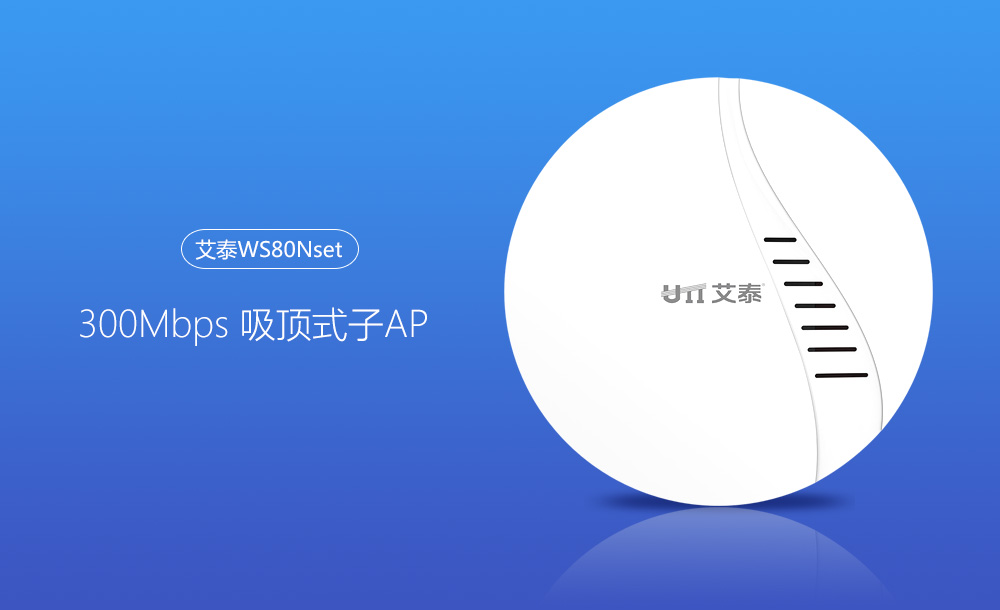

WS80N吸顶式AP设备工作在2.4GHz频段,符合802.11n标准,无线传输速率高达300Mbps;提供2个10/100M自适应 RJ-45接口;支持标准POE供电,一根网线的接入,在传输数据的同时实现电力传输,方便便捷;而且还可以与艾泰母路由器或AC类产品实现配置和管理,即插即用,无需单点配置。

2)AC选型和设计——艾泰WX100S

AC采用可以管理128台AP的WX100S,旁路模式部署。采用旁路部署的优点是AC与AP只交互控制数据,无上网数据,减轻AC的负载,使AC稳定可靠运行。

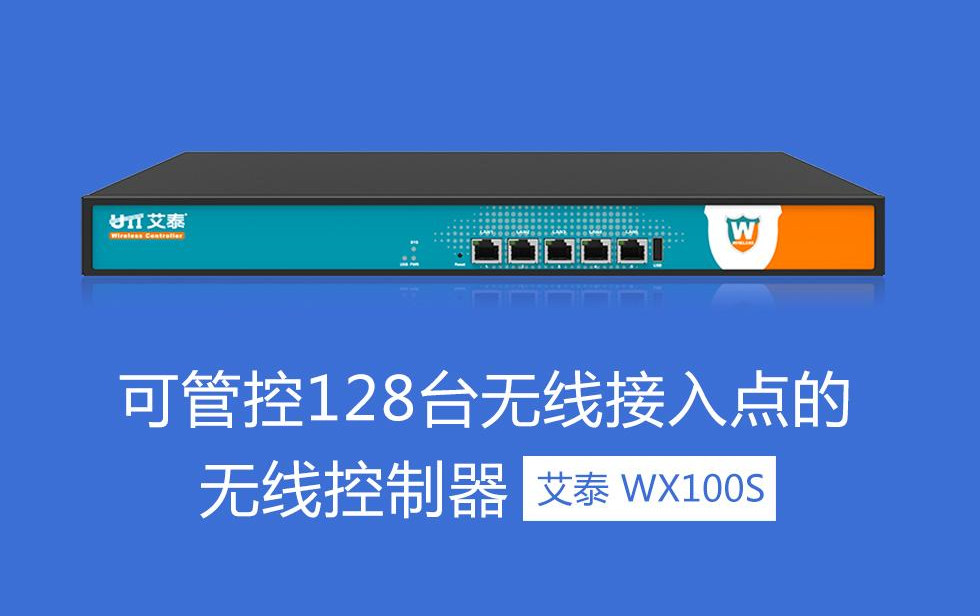

WX100S是艾泰自主研发的无线控制器,拥有5个千兆自适应RJ-45口;支持TAG VLAN,通过划分多个服务区,实现网络隔离;支持无线二层漫游、AP功率自动调节;支持基于无线终端的负载均衡,网速更快;支持无线客户端隔离,保障用户安全。


3)接入交换机——艾泰S125P

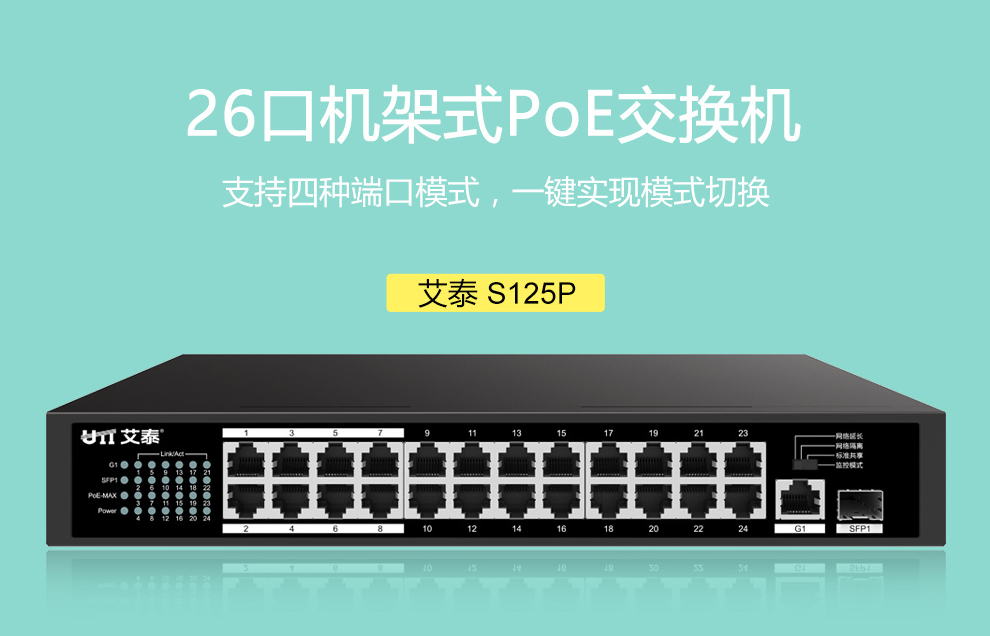

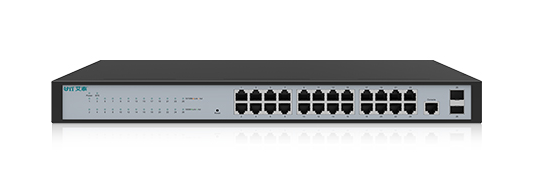

接入层交换机使用一款26口PoE交换机S125P,提供24个10/100M 自适应端口, 1个10/100/1000M自适应端口,1个100/1000M独立光口。其中1-24口有PoE功能,支持 IEEE 802.3af/at标准,可作为以太网供电设备,能自动检测识别符合标准的受电设备,并通过网线为其供电。
S125P提供四种端口模式供用户选择:监控模式、标准共享模式、网络隔离模式、网络延长模式,用户可根据不同需求使用模式切换开关轻松实现切换。网络隔离模式特别适合酒店环境,把每个客房隔离,避免客房之间数据共享以及客房之间网络问题的互相影响。

4)核心交换机——艾泰SG3126F

为了保障办公网络与客人网络的同时使用,核心交换机采用管理型二层交换机,通过核心交换机SG3126F的TAG VLAN与路由器的虚接口形成单臂路由。

5)路由器——艾泰ER5240G

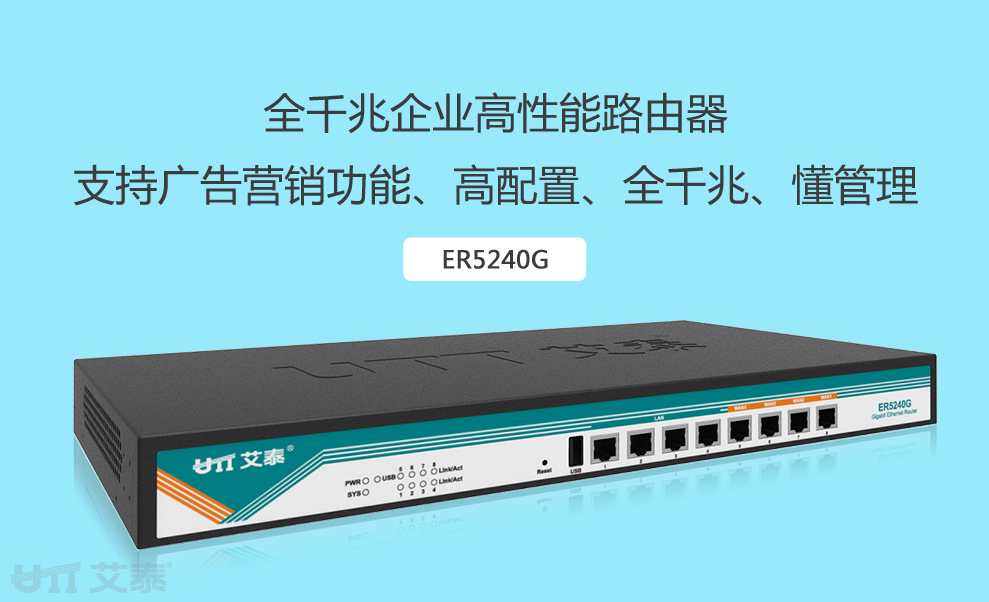

路由器采用4个千兆WAN口,4个千兆LAN口的ER5240G,内置丰富的PDI策略,如:WEB视频、P2P下载、即时通讯、网络电话等等,应用优先功能实时优化网络性能,满足酒店客户web浏览、邮箱收发、即时通讯等关键应用优先转发,可有效避免带宽紧张时P2P软件抢占带宽 。路由器还支持短信、微信、免认证等多种广告认证方式,满足酒店后期做广告营销的需求。
路由器上实现客房网络与办公网络的网段划分,并且做多个dhcp服务器为办公网络和客房网络同时分配地址。路由器上防火墙策略实现办公网络与客房网络的隔离。

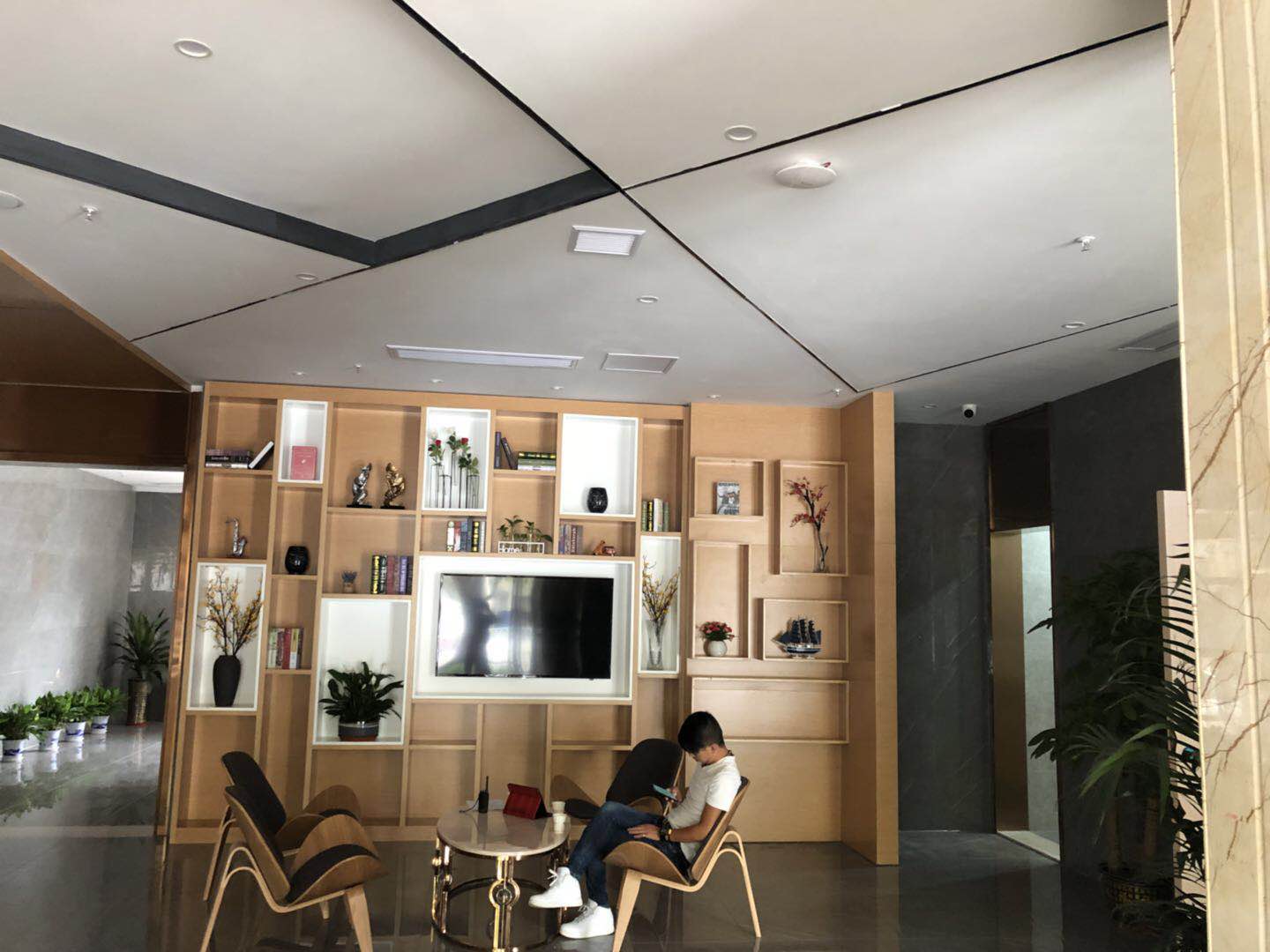

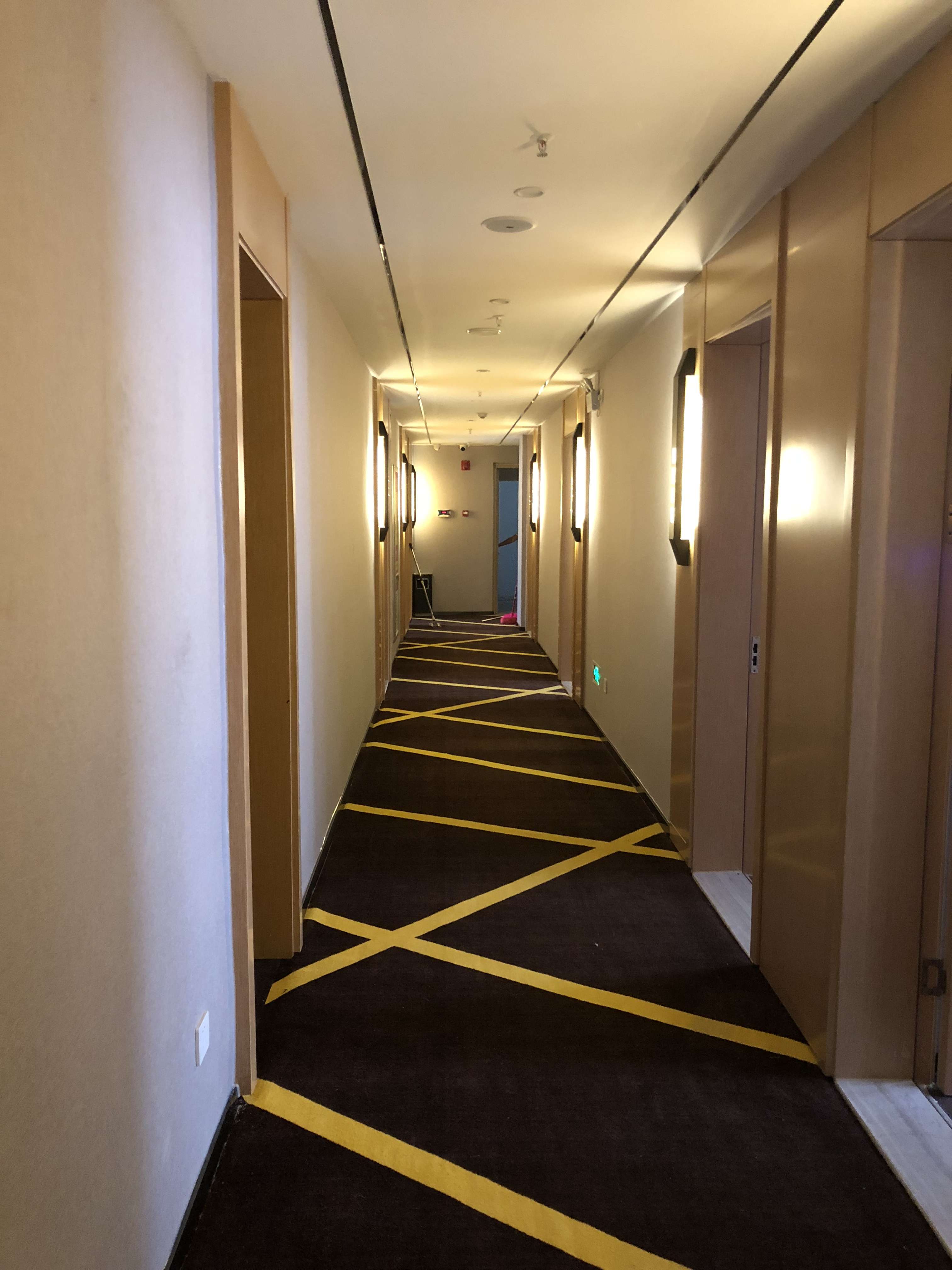

四、使用效果

AP点位图
