一、用户简介
法舟律师事务所(下称法舟)是经江苏省司法厅批准设立的一所大型合伙制律师事务所,是无锡地区著名的、综合实力名列前茅的综合性法律服务机构之一。法舟成立于2005年,总部设于江苏无锡,在江苏靖江、南京(筹)设有分所,由数名心怀法治理想、求真务实的资深律师联手创建。法舟诸多律师具有多年的中国和跨国法律服务经验,其中有执业二十年以上的业内知名资深律师、海外归来的热忱学子、来自政法机关的青年才俊以及著名高校的法学专家顾问,不同专业和背景的人才构成,使整个团队始终保持高昂的战斗力,呈现出勃勃生机。
二、用户需求
律师事务所虽为办公场所,但又有其特殊性,人员流动性大,访客居多,这就需要针对其特点进行专业网络布局设计。
结合自身特点,用户提出以下四点需求:
1. 办公区域无线全覆盖
2. 实现办公区域无缝漫游
3. 访客网络与办公网络隔离
4. 多线路接入
三、网络设计:

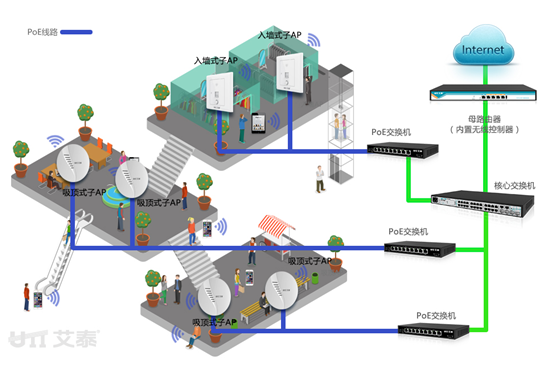

①拓扑图
②产品及功能

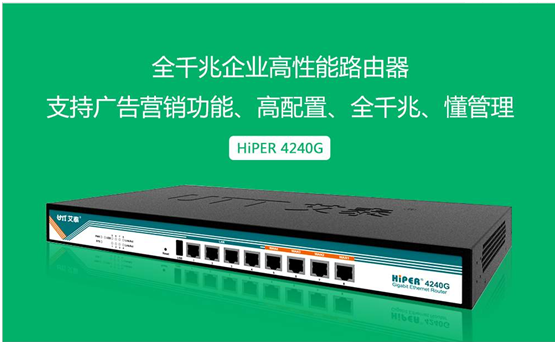

1)HiPER 4240G
HiPER4240G拥有4个10/100/1000MWAN口和4个10/100/1000MLAN口,能够一键管控QQ、MSN、P2P、金融、游戏等,内置PPPoE服务器,可以控制用户接入网络,支持IP与MAC绑定,有效防范ARP攻击,从而保证网络的安全,支持智能带宽控制,灵活管控用户带宽,支持连接数限制,可有效限制P2P软件,保障网络畅通。30条并发VPN会话,灵活组建虚拟局域网,方便快捷。支持短信、微信、免认证等多种广告认证方式,方便后续营销。支持子母路由功能,可对艾泰AP设备统一管理。

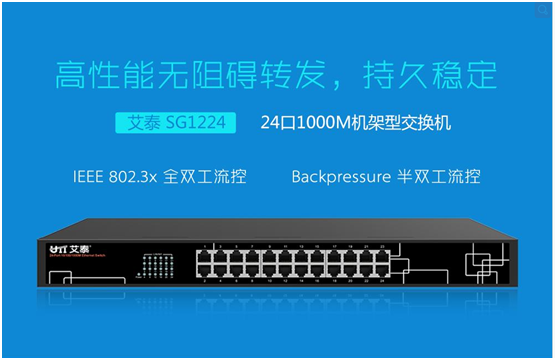

2)艾泰SG1224
SG1224交换机拥有24个10/100/1000M自适应RJ45端口,所有端口均具备线速转发能力,提升转发效率。支持端口自动翻转,低功耗,绿色环保,支持MAC地址自学习。标准机架安装,即插即用,无需管理,省时省力。

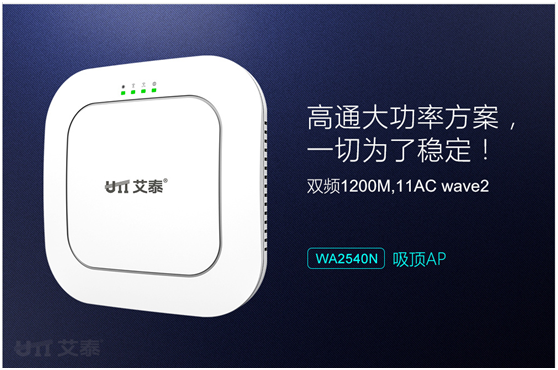

3)艾泰WA2540N
WA2540NAP采用吸顶式设计,提供2千兆自适应 RJ-45接口。支持11AC wave2标准,1200Mbps无线 传输。灵活供电模式,支持电源适配器供电。灵活组网,胖瘦一体,无需软硬件切换,方便快捷。支持WPA-PSK/WPA2-PSK加密、无线MAC过滤,保证网络的安全。双频并发,性能强劲,带机量可达80台。
四、使用效果
AP点位图

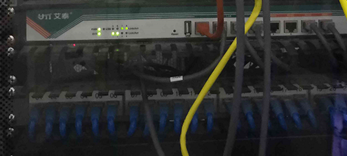

机房图
