火车站无线覆盖:让乘客用上更快的WiFi

  随着智能互联网时代的到来,WiFi成为人们出行、购物、餐饮、住宿选择时重要的必选条件。人们出远门,必经之地的火车站、机场等公共场所的WiFi也必须与时俱进,让用户使用起来更畅快。
  火车站无线覆盖建设基本要求
  火车站对于大众来说无非是出行的必经场所,有时候可能是因为旅程耽搁,需要在火车站静静等候,对于一部分出行人来说,公共WiFi,乘客在等待的过程中可以上网浏览网页,少了分焦虑;乘客可以及时登上火车站官网查询车次和票价;乘客可以及时上网订购车票,无需排长队等候购票;火车站人员可以通过无线网给进入火车站内的人公布信息;火车站也可以以此提升自己的形象。综合考虑,艾泰认为火车站的无线覆盖需求如下:
  1、大规模:火车站的无线网络覆盖范围广,需要在大面积覆盖情况下保证信号的质量;
  2、高密度:火车站往往人群密集,因此无线网络要能够在高峰期负荷大量用户同时接入;
  3、高质量:基于大范围的信号覆盖及大量的用户接入,因此更要保证无线网络的稳定性;
  4、限制非法用户接入:为避免某些用户借用火车站公共网络进行不法行为,因此要能够有效限制非法用户接入,同时要能够为上级监管部门提供可查询、可追溯的上网日志记录。
  工程堪图
  火车站的候车厅、售票厅为大面积空旷区域,高一般10-15米左右,车站的机房等房间比较多,环境相对来说复杂点,站台一般都是空旷区域,大型的火车站会有顶棚遮挡,小型火车站一般是露天环境。
  WiFi主要覆盖的是候车大厅和售票大厅,在此我们以上海某火车站某层候车大厅为例,对其无线覆盖进行详细说明:
  该火车站的候车大厅长60米,宽30米,属于旅客的候车大厅,里面全是等候座,阻挡相对来说较少,针对此类环境,艾泰科技推出吸顶式无线AP,吸顶式AP具有大功率,信号强等特点。单个覆盖距离建议半径7-9米左右,根据现场的实际情况,我们在最南方的等候座中间走廊部署4个无线AP,这样既能够满足信号的需求,也能够满足AP的带机负载能力。针对北方的座位区域,使用2-3-2AP的数量部署方式,这样可以有效的将整个覆盖区域的信号做到最好。并且配合艾泰科技的无线控制器,做到无线的负载均衡。
  对于火车站的售票大厅也采用此类的方案进行覆盖。对于站台上的无线覆盖,可以采用艾泰科技的壁挂式产品,该类产品具有安装方便,天线增益大等优点,可以完美解决定向覆盖的问题。
  在AP的供电上,艾泰的吸顶式无线AP支持DC供电和POE远程供电两种方式,让供电施工更加方便简洁,大大简化施工力度。
  本方案中采用蜂窝式部署,无线信道选择1、6、11,每个相邻的2个AP选择不同的信道,最大可能的避免无线同频之间造成的干扰。

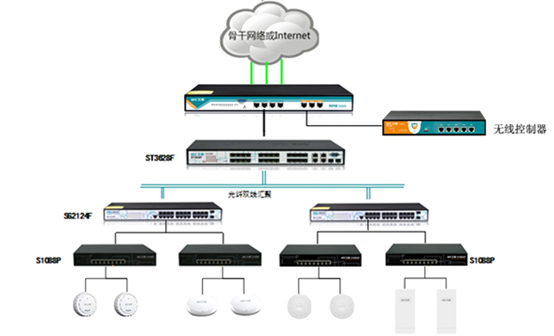

  无线方案拓扑图
  方案优势简介
  (1)接入路由器采用具有广告功能的高性能路由器,采用专业的高速处理器,实现LAN到WAN数据的高速转发。配合艾泰科技的GreenWIFI营销平台,可以实现广告展示、商家推广,二次营销等功能。
  (2)无线组网的方式采用AC+AP接入,支持无线终端的负载均衡,无缝漫游,数目统计等;无线AP的升级、配置下发、配置修改,发射功率自动调节都可以通过无线控制器AC来实现,网络管理更加快捷方便。
  (3)为了节约成本,同时也为了减少施工带来的麻烦和效益,所有AP采用PoE供电,PoE供电交换机支持标准的802.11af和802.11at供电标准,放在每个楼层的机房内,实现对AP的完美供电。
  (4)无线AP的安装方式可以根据实际环境的不同,选择不同类型的AP,对于一些室内环境不是很复杂的情况下可以采用吸顶式无线AP,对于环境复杂点的,可以采用壁挂式AP,完全统一实现无盲区覆盖。
  无线网络特点
  (1)无线技术成熟,性能稳定。无线技术的利用已相当普及,而且性能稳定,带宽高,传输质量较好。
  (2)无线设备提供的带宽已满足需要。无线设备现在已可提供300Mbps的带宽,完全满足用户的网络需要。而且无线技术发展迅速,
  (3)投资较少,组网快,可扩展性较强,组网灵活。相对于光纤,无线设备投资很少,成本只是敷设光纤的1/4,甚至更低,而且可扩展性较强,在无线覆盖的区域,远端各点只需架设天线即可和中心机房相连,组网方便快捷,而且节约了预敷设光纤的大量资金。
  (4)安全性好,抗灾能力强。随着无线技术的发展和应用的普及,无线网络已具有相当的安全性
  (5)专网专用。利于管理维护,可入固定资产。并且移动性好,可随网点搬迁移动。
  (6)无线组网作为有线的补充,能弥补有线的不足,为最终用户提供一个自由、移动、方便的网络环境。

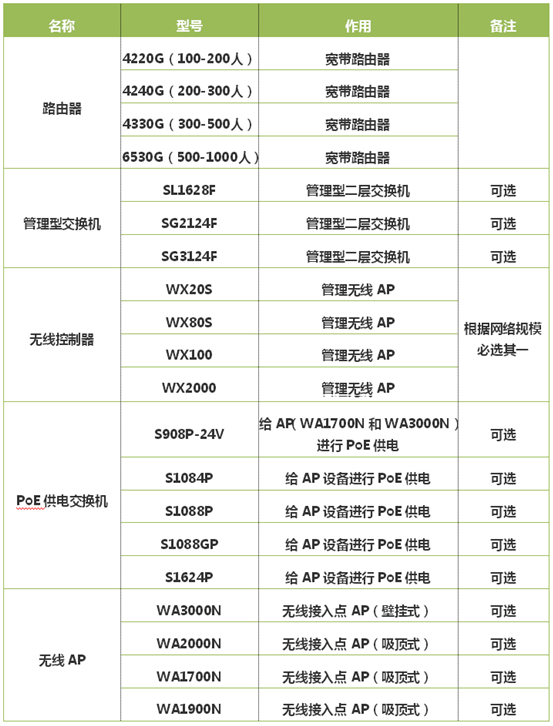

  设备选型及产品介绍
  产品介绍:
  路由器:
  4220G是一款集多种认证方式、广告展示、二次营销于一体的广告路由器,提供2个千兆WAN口,5个千兆LAN口,支持Greenwifi平台搭建营销系统,支持带宽管理,防火墙、上网行为管理、VPN等功能。带机量可达100-200人。
  4240G是一款集多种认证方式、广告展示、二次营销于一体的广告路由器,提供4个千兆WAN口,5个千兆LAN口,支持Greenwifi平台搭建营销系统,支持带宽管理,防火墙、上网行为管理、VPN等功能。带机量可达200-300人。
  4330G是一款集多种认证方式、广告展示、二次营销于一体的广告路由器,提供3个千兆WAN口,4个千兆LAN口,支持Greenwifi平台搭建营销系统,支持带宽管理,防火墙、上网行为管理、VPN等功能。带机量可达300-500人。
  6530G是一款集多种认证方式、广告展示、二次营销于一体的广告路由器,提供3个千兆WAN口,4个千兆LAN口,支持Greenwifi平台搭建营销系统,支持带宽管理,防火墙、上网行为管理、VPN等功能。带机量可达500-10000人.
  管理型交换机:
  SL1628F是一款管理型交换机,提供24个百兆、4个千兆和4个千兆SFP光口,支持端口VLAN、IEEE 802.1Q TAG VPN、端口汇聚、端口镜像、二层防环、QoS、DHCP欺骗防御、IP/MAC绑定等。
  SG2124F是全千兆安全联动交换机产品,提供24个10/100/1000M自适应RJ45端口,支持链路聚合、VLAN管理、QoS等功能,满足对高性能及智能化管理有需求的网络环境,适合中小型企业及网吧用户组建经济高效的千兆网络。
  SG3124F 24口全千兆安全联动型交换机,2个复用1000M SFP光纤接口。SG3124F提供WEB管理界面,支持交换机发现、联动管理功能提供IP、MAC、PORT、ARP、DHCP欺骗防御功能。
  无线控制器:
  WX100,支持无线集中管理功能,能管控无线网络中的多个无线接入点(AP),对AP的管理包括:修改相关配置信息、下发配置、软件升级、加入不同服务区等;最多提供10个虚拟服务区域,配合艾泰科技WA系列无线产品(FIT AP)能够为用户提供完善、统一管理的无线网络解决方案。同时无线控制器WX100集路由功能于一体,兼具上网行为管理、用户认证、账号计费、带宽管理等功能,具备简易的网页管理接口,是一款适用于酒店、校园、企业、连锁机构等有无线集中管控需求的无线控制器设备。
  WX20S是一款能管控32台AP的无线控制器,对AP的管理包括:配置修改、下发配置、软件升级、服务区配置、无线发射功率调节、二层快速漫游等。
  PoE交换机:
  S908P-24V百兆POE交换机,提供1个10/100M自适应UP LINK口,8个10/100M自适应非标POE供电口,内置130W工业级电源,每个端口最大输出(24V/1A),且每端口自带恢复保险丝,安全可靠。S908P-24V是一款能为非标准受电的无线访问点(AP)和基于IP终端的网络设备提供POE供电的百兆交换机。
  S1084P 是一款8口百兆非网管桌面型PoE以太网交换机产品,1-4端口具有PoE功能,支持IEEE802.3at/af标准,可作为以太网供电设备,能自动检测识别符合IEEE 802.3 at/af标准的受电设备。
  S1088P 是一款8口百兆非网管桌面型PoE以太网交换机产品,8端口具有PoE功能,支持IEEE802.3at/af标准,可作为以太网供电设备,能自动检测识别符合IEEE 802.3 at/af标准的受电设备。
  S1088GP为一款千兆PoE交换机,提供8个千兆PoE供电端口,兼容符合IEEE802.3af、IEEE802.3at标准的受电设备,是一款能为无线访问点(AP)和基于IP终端的网络设备提供POE供电的千兆交换机。
  S1624P为一款百兆机架式PoE交换机,提供24个百兆接口,1-16端口支持PoE供电,支持符合IEEE 802.3af标准,输出功耗为250W。
  无线AP:WA1700N是一款吸顶式胖瘦一体AP,其内置2根定向天线,支持802.11n标准,采用2X2MIMO技术,无线传输速率可达300Mbps,并提供2个百兆自适应RJ-45口,且均支持POE受电。WA1700N AP支持FAT AP/FIT AP系统模式,FAT AP模式下支持AP、WDS工作模式,可独立进行组网;FIT AP模式下无线控制器AC配套使用,可实现无线集中管控。
  WA1900N一款胖瘦一体AP,采用吸顶式式设计,采用 MIMO、OFDM等技术,最高可提供300Mbps的无线数据传输速率;支持802.11n,且向下兼容IEEE802.11b/g设备。支持FIT AP、FAT AP系统模式,FIT模式下无线控制产品配套使用,从而实现对WLAN中的AP进行统一的管理;FAT模式下,支持多种工作模式,可以独立进行组网。
  WA2000N采用 MIMO、OFDM等技术,最高可提供300Mbps的无线数据传输速率,且向下兼容IEEE802.11b/g设备。支持标准802.3af PoE受电,只需一根网线就可以实现数据传输和电力传输。支持多种加密方式及基于MAC地址的无线接入控制,保证您无线网络的安全。支持FIT AP、FAT AP灵活切换,支持无线AP、WDS多种工作模式,实现用户的不同需求;配合艾泰科技WX系列无线集中管理产品,能实现对WLAN中的AP进行统一的管理。支持WEB的管理方式,使配置更轻松、简便。
  WA3000N是一款专为远距离无线覆盖而设计壁挂式AP,其是为商场、停车场、火车站等室内大型公共场所而设计的WiFi接入点,其内置2根12dBi高增益、双极化定向天线,支持802.11n标准,采用2X2MIMO技术,无线传输速率可达300Mbps,并提供2个百兆自适应RJ-45口,且均支持Passive PoE受电。WA3000N AP支持FAT AP/FIT AP系统模式,FAT AP模式下支持AP、WDS工作模式,可独立进行组网;FIT AP模式下与艾泰WX系列无线控制器AC配套使用,可实现无线集中管控。
