为酒店打造五星级的无线方案

-----南充北湖宾馆无线组网方案

  1、序言

  近几年,移动智能终端的快速发展激发了人们对移动互联网需求,移动办公、移动社区、微博以及移动电子等等大量的移动互联网应用进入了爆发的发展阶段。人们不满足于线缆束缚的上网体验,尤其是在差旅途中或者度假休闲时。

  因此,能否提供无线上网业务成为人们选择入住酒店的一个重要因素。而同时,酒店行业也正在进行网络部署的变革,越来越多的酒店开始提供无线WiFi上网的业务,并以此吸引客户。

  2、需求分析

  很多酒店遇到了WiFi网络部署的困难:

  2.1无线信号墙体衰减大,室内信号差。

  AP(无线接入点)放装部署在走廊,信号经墙体衰减15至25dB后进入客房,信号很弱,连接不稳定,用户上网体验很差。

  2.2线缆部署困难,二次装修成本高,且影响正常营业。

  不论是采用放装式还是室分式(室内分布式天线)部署,都需要墙体钻孔和重新布线,尤其是对于老酒店,几乎就是进行了二次装修,成本高且影响正常营业。

  2.3网络解决方案

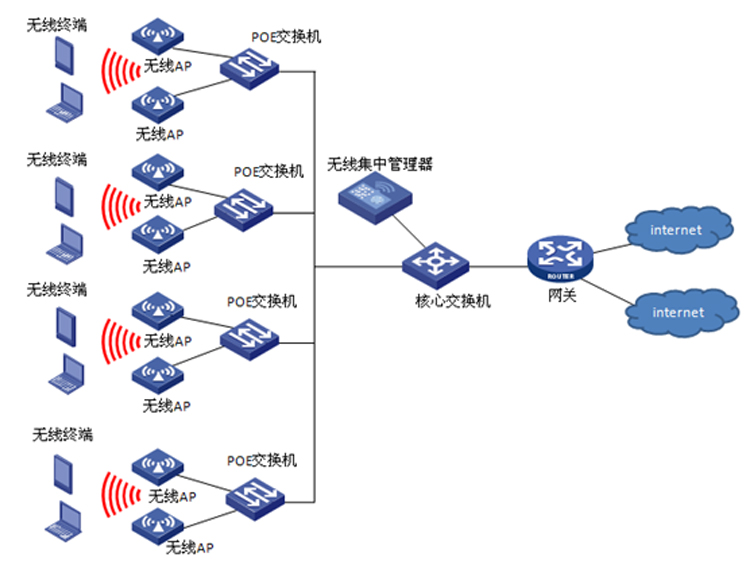

  在客房区设置入墙式AP WA500N,AP布置在2个客房的中间那堵墙,实现2个客房全面无死角无线覆盖。入墙式AP均通过放置在每个楼层弱电井的PoE交换机供电,AP数量以及PoE交换机具体数量以实际情况而定。核心交换机、无线控制以及网关安装在中心机房。无线控制实现对AP的统一管理,网关实现上网路由功能。如图所示:

  3、无线网络设计

  酒店作为一个现代化的场所,全新和方便的数据网络是体验一个满足现代酒店的基础设施的基本需求,通常的有线网络已经渐渐不能完全满足现在通信的需求,特别是现代的对网络连接的随时随地要求,无线网络是现代最灵活可靠的一种网络接入方式。

  3.1设计描述

  我们通过在整个楼部署入墙AP WA500N来覆盖整个楼层无线电微波,从而满足楼层的整个PC的无线接入。每楼层布置一PoE交换机S1088P。平均每2个客房采用1台入墙AP WA500N来覆盖,WA500N安装在中间客房。两边房间通过有线连接到楼道管理型交换机,安装普通电脑插座。中间房间安装入墙式AP,连接到PoE交换机, PoE交换机给AP供电和数据传输。楼道管理型交换机和PoE交换机汇聚到核心交换机,无线集中控制器对AP做集中统一管理,网关接外线实现上网。

  4、无线管理

  4.1AP的管理:

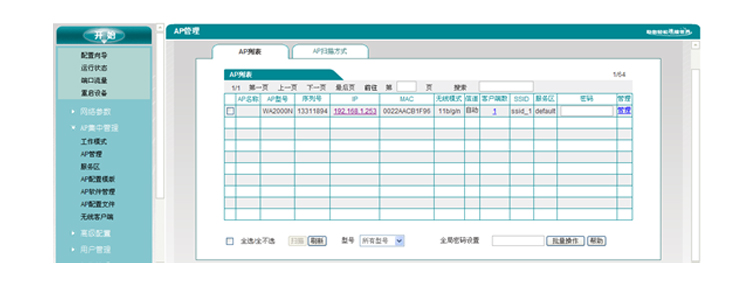

  设备接好启动后,用AC的管理地址登录AC,AC可自动扫描出当前网络中的AP,在AP列表中,可登陆AP对其进行操作(输入密码点击管理)。如下图:

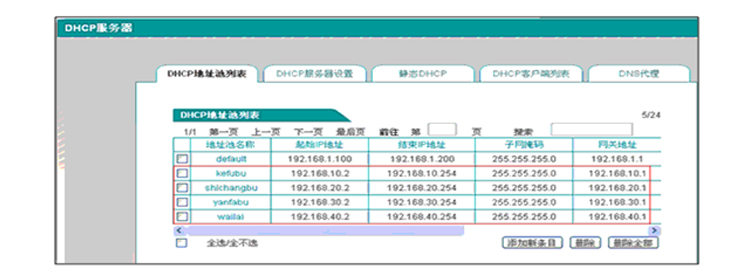

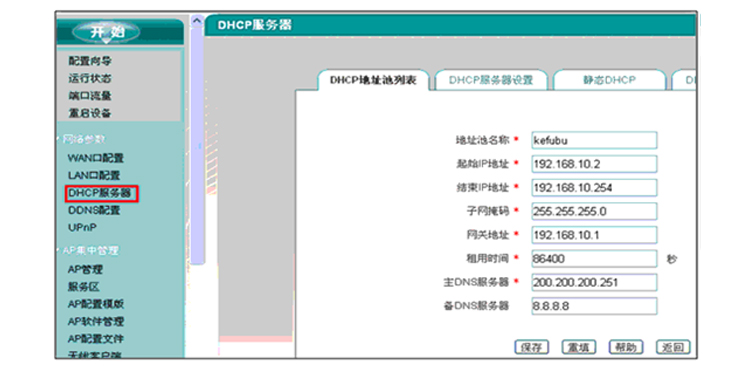

   若需要多个网段时则需要配置多个DHCP地址池配置AC的DHCP地址池如下图:

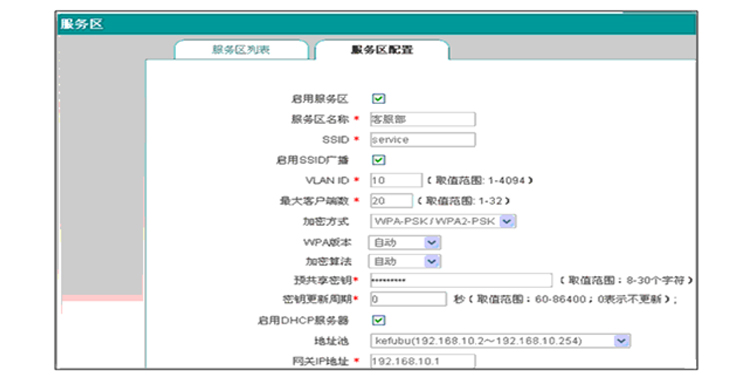

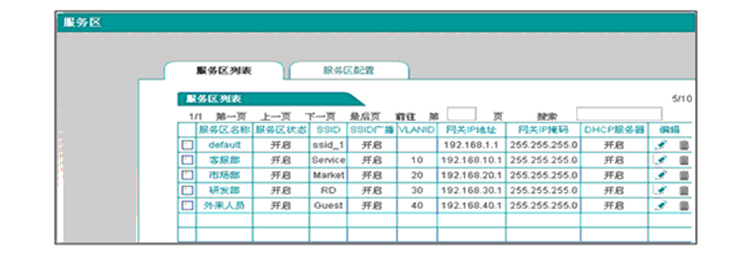

  服务区的配置如下图所示,AC最多可创建10个服务区,每个AP最多加入4个服务区。

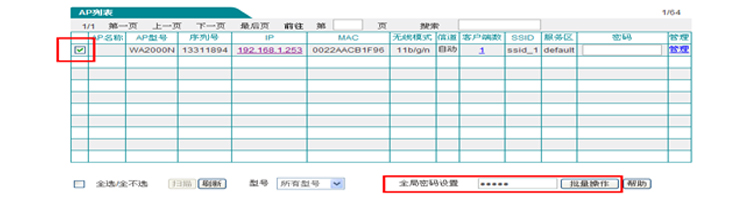

  设置好服务区后需要将AP加入服务区,在下图中将需要加入服务区的AP打勾,在“批量操作”前的文本框内输入AP的登陆密码(默认admin),之后点击批量操作:

  在弹出的界面中选择“加入服务区”,之后弹出服务区列表,勾选服务区,点击右下角的“加入服务区”按钮,如此操作AP即可发射出该服务区的SSID,连接无线时的密码也是服务区中设置的密码:

  4.2无线用户的管理:

  登录AC在“用户管理”->“WEB认证”界面做配置:

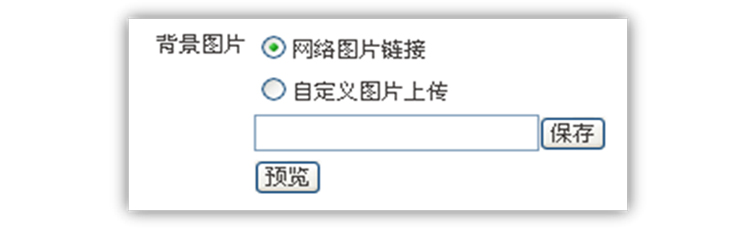

  WX2000支持10M的自定义背景图片上传。

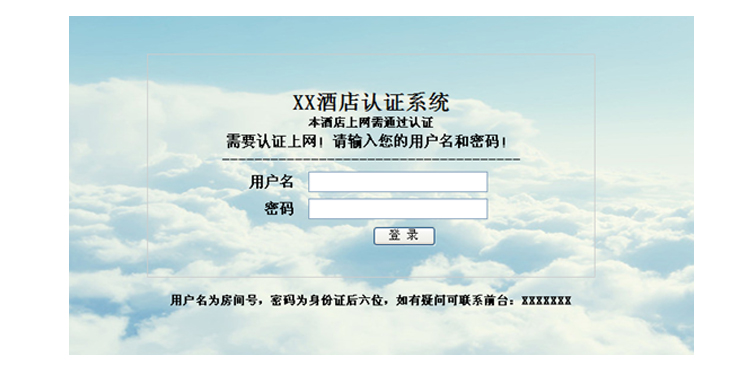

  设置好WEB认证后即使客户连上无线也不能上网,需要经过认证,客户打开网页后会自动弹出登陆界面:

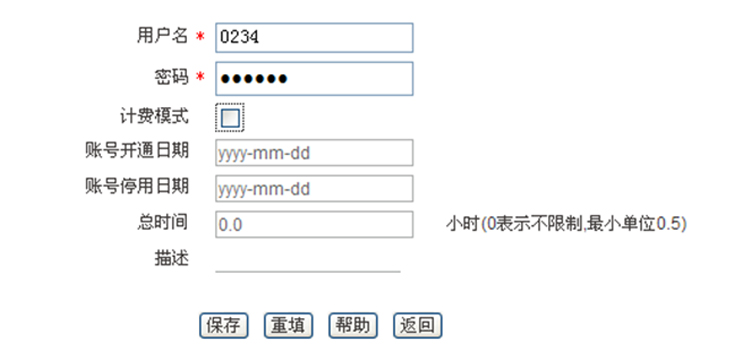

  当客户入住酒店时可直接为客户开通帐号。

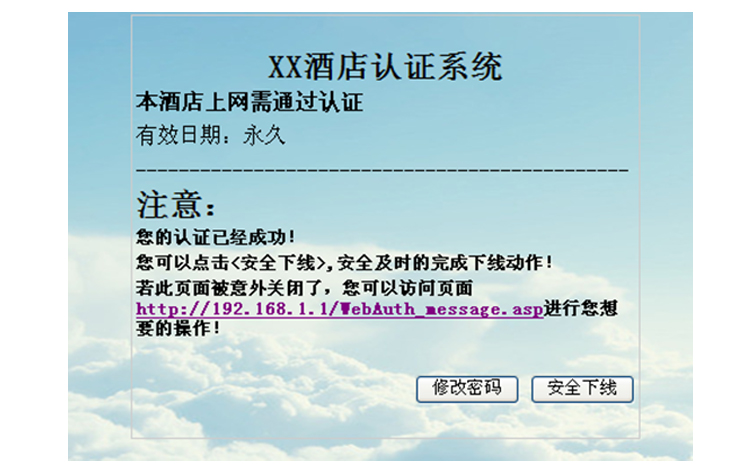

    登陆后界面如下,客户可自行修改密码和下线。


  设备选型


  5、方案优势

  5.1采用AC+AP组网方式方便快捷集中管理。

  无线控制器WX系列,支持无线集中管理功能,能管控无线网络中的多个无线接入点(AP),对AP的管理包括:修改相关配置信息、下发配置、软件升级、加入不同服务区等;最多提供10个虚拟服务区域,配合艾泰科技WA系列无线产品(FIT AP)能够为用户提供完善、统一管理的无线网络解决方案。同时无线控制器WX系列集路由功能于一体,兼具上网行为管理、用户认证、账号计费、带宽管理、VPN等功能,具备简易的网页管理接口,是一款适用于酒店、校园、企业、连锁机构等有无线集中管控需求的无线控制器设备。

  WX2000无线控制器集路由功能于一体,提供3个千兆WAN口、4个千兆LAN口,支持PPPoE/WEB认证,第二代行为管理、VPN等功能;可为200~300个用户提供接入;可支持高达256个无线接入点的集中管理,为网络中的AP的配置和管理提供专一的方式。

  5.2采用POE供电,便于部署

  S1088P是上海艾泰最新推出的8口桌面型非网管PoE以太网交换机产品,提供8个10/100M自适应的RJ45端口,每端口均支持MDI/MDIX自动翻转功能,并可实现线速转发。8端口具有PoE功能,支持IEEE802.3at/af标准,可作为以太网供电设备,它可以自动地检测终端设备的类型,提供的大功率电源,具备短路保护作用当有大的电流和其它电力故障时,它将启动短路功能切断供电,防止烧坏设备并可避免由线路故障或安装错误引起的网络故障,并通过网线为其供电。每个端口最高输出电量达30W,传送距离可达100m。

  5.3入墙式AP,方便部署

  WA500N是艾泰科技转为酒店设计的WiFi接入点,内置1根5dBi天线,无线传输速率最高可达150Mbps;采用标准的86盒,入墙式设计,集USB充电/有线/无线/电话线接口于一体;支持标准IEEE 802.3af PoE 受电;支持胖/瘦AP灵活切换。

  5.4千兆网络设计,快速稳定传输。

  核心交换SG3124F 24口全千兆安全联动型交换机是一款二层线速以太网交换机产品,它提供了24个10/100/1000M自适应 RJ45端口,2个复用1000M SFP光纤接口。SG3124F提供WEB管理界面,支持交换机发现、联动管理功能提供IP、MAC、PORT、ARP、DHCP欺骗防御功能,独特的安全防御特性在网络中心提供安全保障;支持网刻分流、特色服务器、端口汇聚、端口限速、QoS、VLAN、广播风暴抑制等等,扩展性能极佳,是一款应用于网吧、企业、小区、校园、酒店网组建千兆主干的安全网络首选设备。

  6、完善的售后服务

  6.1艾泰科技提供电话/网络/Email的方式对客户的问题进行快速响应:

  艾泰科技提供7*13小时 (早9点-晚22点) 的客服热线4006-120-780的快速响应;艾泰科技提供7*24小时的论坛http://www.utt.com.cn/bbs 和电子邮件 support@utt.com.cn 的快速响应。

  远程修改配置/诊断:如果用户感觉设备配置有问题或自己的网络有问题,可以要求艾泰科技工程师登录设备协助您进行配置设备或诊断问题。

  工程师回访:在每一起故障诊断完毕后,客服工程师都会在第二个工作日后对客户进行回访,如果用户问题尚未解决或者又产生其他问题,都可以要求工程师跟进处理。

  6.2提供设备软件(ReOS)定期升级。

  6.3区域快速响应服务:艾泰科技在全国主要大区设立了的办事处和核心代理商,为用户及时处理网络故障。

  7、结语

  竞争激烈的各行各业,信息技术的应用对于社会发展有关键性的影响,艾泰科技一直致力于互联网事业的发展,为企业、政府、学校、酒店等机构提供了完善的互联网解决方案!
